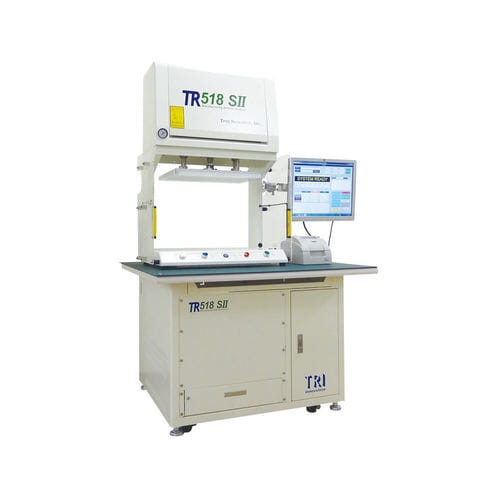

電動式試験機 TR518 SII

コンピュータ制御PCにより制御可能研究開発用

概要
TR518シリーズの実績あるプラットフォームをベースに、TR518 SII MDAは実績あるアナログ検査性能をWindows 10のユーザーインターフェースとUSB接続によるテストPC／ノートPCとの連携で提供します。最大2560点のアナログ試験ポイント、TestJet技術および高度なアナログ電源を備え、TR518 SIIは量産およびR&Dにおいて高速・高精度・高信頼の試験を実現します。

主な特長

• PC接続用USBインターフェースを備えた実績あるTR518プラットフォーム
• ベクトルレスのOpen-Circuit検出：TestJet
• 直感的な試験管理を可能にするWindows 10ユーザーインターフェース

テスター仕様
アナログ試験ポイント：2560ポイント
対応OS：Microsoft® Windows互換PC（USB対応）、Windows 10
フィクスチャタイプ：オフラインプレス（Offline press）

アナログ試験機能

• アナログ試験ハードウェア：6ワイヤー測定スイッチングマトリクス
• プログラム可能なAC／DCおよび高電圧DC／電流ソース
• 部品測定：R／L／C

オプション

• TestJet：ベクトルレスOpen-Circuit検出
• プログラム可能な高電圧DC電源：最大100 V / 100 mA
• 歩留管理システム：YMS 4.0

寸法
WxDxH：1000 x 900 x 1680-1700 mm
重量：220 kg

技術仕様

• 型番：TR518 SII
• アナログ試験ポイント：2560
• 対応OS：Windows 10互換PC（USB対応）
• フィクスチャタイプ：オフラインプレス
• アナログハードウェア：6ワイヤー測定スイッチングマトリクス
• プログラム可能なソース：AC / DC / DC 高電圧＆電流
• 部品測定：R / L / C
• オプションHV DCソース：最大100 V / 100 mA
• オプションTestJet：ベクトルレスOpen-Circuit検出
• 歩留管理：YMS 4.0（オプション）
• 寸法（WxDxH）：1000 x 900 x 1680-1700 mm
• 重量：220 kg
