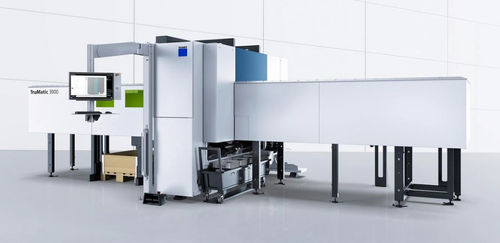

レーザー切断機 TruMatic 3000

金属用板金用CNC

概要 TruMatic 3000 fiber は、パンチングとレーザ切断を一体化した複合機で、パンチング、レーザ切断、フォーミング、タッピングを一台で実行できます。フル電動のパンチ駆動（Delta Drive）と TruFiber 固体レーザを組み合わせ、設置面積を抑えつつ消費電力を低減し、高効率な生産が可能です。

主な利点

• 複数工程を一台で処理：クランプし直すことなくパンチ、レーザ、フォーミング、タッピングを実行。
• 量産品質：下降式ダイとブラシ／ボールテーブルにより、デリケートなワークをキズなく処理。
• 自動化が容易：パーツフラップ、分別オプション、モジュール式オートメーションにより連続多交代生産を実現。
• 省エネ：Delta Drive と TruFiber の組合せで従来機比でシステム消費電力を大幅に低減。

適用分野

• レーザ切断輪郭とパンチによる特徴（絞り、ロールビーディング、段差、マーキング）を同工程で加工。
• 反射材の加工：TruFiber は逆反射に強く、銅・真鍮・チタンなどの非鉄金属にも対応。
• 小物部品の大量生産：小物排出機能と自動大物排出で効率的な生産が可能。

自動化・装備のハイライト

• 自動化オプション：SheetMaster（搭載/取卸し/パレタイズ）、SheetMaster Compact、SortMaster Compact、GripMaster、ToolMaster Linear、バッファ/ソートシステム。
• ワークハンドリング：パーツフラップ、シュート、インターメディアバッファを標準化；自動仕分けは最大約180 x 180 mm、フラップによる大型ワーク排出は最大約400 x 600 mm。
• 品質保持機能：下降式ダイ、ブラシ/ボールテーブル、フラットニング機能。
• プロセス信頼性：固体レーザに対応するユニバーサルカッティングユニット、Smart Punch Monitoring によるパンチ破損の早期検出。
• 操作・ソフト：Touchpoint HMI、MobileControl アプリ、TruTops Boost による設計・プログラム管理。

注記 標準構成と Delta Drive パフォーマンスパッケージ（高い打抜き力/速度）の2種類で提供。Delta Drive と TruFiber の組合せにより、構成によっては従来機比でシステム消費電力を約65%削減可能です。

仕様（抜粋）

• 商用名：TruMatic 3000 fiber
• 駆動概念：Delta Drive（フル電動パンチ駆動）
• レーザ：TruFiber 固体レーザ（逆反射耐性）
• バージョン：Standard / Delta Drive Performance
• 打抜き力／速度（標準）：165 kN、約650 ストローク/分
• 打抜き力／速度（Performance）：180 kN、約800 ストローク/分
• 省エネ性：Delta Drive + TruFiber により従来比で約65%のシステム電力削減が可能（構成依存）
• 仕分け能力：自動仕分け 最大約180 x 180 mm
• 大型ワーク排出：フラップ経由で最大約400 x 600 mm
• 加工材：鋼、ステンレス、銅・真鍮・チタンなどの高反射非鉄金属
• 自動化対応：SheetMaster、SortMaster Compact、GripMaster、ToolMaster 等
• プロセス機能：フラットニング、クレート排出、小物排出、チップコンベヤ
• 操作ソフト：Touchpoint HMI、TruTops Boost、MobileControl
