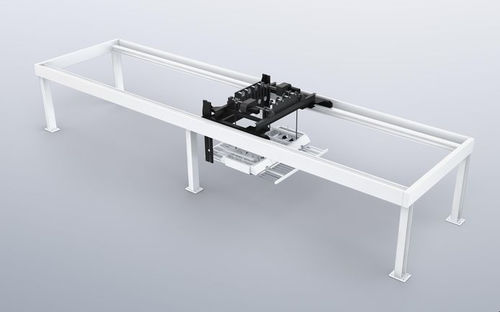

リニア積荷装置 LiftMaster Linear

自動工作機械用

概要
LiftMaster Linearは、リニア軸を介して最大3台の加工機および最大6つのツールステーションへシートを自動で供給・排出するポータル式の自動上下料ユニットです。カートシステム、加工機、供給ステーション、排出プラットフォームを組み込めます。オプションのソート機能や残材分離機能により、成形品と残材を分離します。

主な利点

• 大判シート対応: バリアントにより最大6000 mm x 2500 mmまで対応。
• レイアウトの柔軟性: 最大3台の機械または倉庫を異なるステーション構成で接続可能。
• 全自動化対応: オプションのSortMasterで部品の取り出し・仕分け・積み重ねを自動化可能。
• 生産性の向上: 残材分離によりワンストローク処理が可能になり、構成によっては1枚あたり1分未満のサイクルを実現。

装備とオプション

• 複数機械接続: 最大3台の加工機を同時に供給/排出、TruTops FMCでの連携管理が可能。
• サクションフレームとアンロードレーキ: 個別制御の吸着カップで原反を把持し、パレットチェンジャーや排出エリアへ配置。
• 残材分離: サクションフレームの拡張可能なグリッパーで残材を除去し、完成品を排出待ちに保持。
• ベルトプラング（ベルト爪）: 傷を抑えつつ高精度に部品を排出するための装備（該当バリアントのみ）。
• SortMaster（オプション）: 切断済み完成品のピッキング、仕分け、積み上げを自動化。

主な仕様

• モデルバリアント: 大判 | マキシ | オーバーサイズ（6000 x 2000 mm、6000 x 2500 mm等）。
• 上側供給 — 最大シート寸法: 3000 x 1500 mm | 4000 x 2000 mm | 6000 x 2000 mm | 6000 x 2500 mm。
• 上側供給 — 最小シート寸法: 通常 1000 x 1000 mm（バリアントにより異なる）。
• 上側供給 — 最大板厚: 最大30 mm（バリアントにより異なり、最大バリアントは25 mm）。
• 上側供給 — 最大重量: 1100 kg | 1900 kg | 2360 kg | 2960 kg。
• 排出側 — 最大シート寸法: バリアント毎に上側供給と同等。
• 排出側 — 最小シート寸法: 通常 150 x 150 mm（バリアントにより異なる）。
• 排出側 — 最大板厚: 最大30 mm（一部バリアントは20 mm）；ベルトプラングは適用箇所で15 mmまで。
• 排出側 — 最大重量: 1100 kg | 1900 kg | 2400 kg | 2400 kg。
