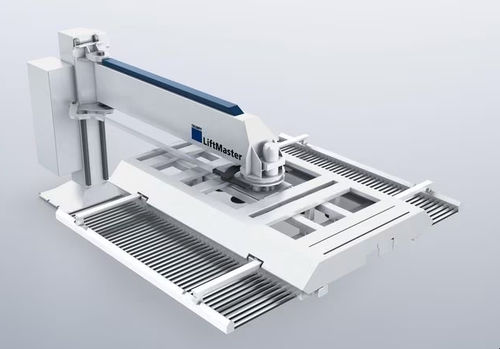

ローディングアーム積み込み / 積み下ろしアーム LiftMaster

製品概要
LiftMasterは、板材のローディング、アンローディングおよび部品の分離を行うフレキシブルな自動化ユニットです。大型・マキシサイズで提供され、サクションフレーム、レーキ／ベルト排出、オプションのソート機能を組み合わせて、切断機と保管間のワークフローを自動化します。

主な利点

• 傷を抑えた排出 : グリップ部やレーキ／ベルト設計により部品表面へのダメージを低減します。
• 設置バリエーションが豊富 : 旋回アームやモジュール式フレームが機械・設備レイアウトに適応します。
• 連続稼働対応 : 24時間無人運転を見据えた信頼性設計。
• 短い処理サイクル : パレット交換を含む一連の積込/取出サイクルは約4分（目安）。

装備とオプション

• LiftMaster Sort（分別機能） : 完成部品を残材から選別します。
• ベルトレーキ／ギア : 傷を抑えつつ位置決め精度の高い排出を実現します。
• 補助パレット運転 : 補助パレットの自動扱いにより積込/取出作業を支援します。
• サクションフレーム／排出レーキ : 個別制御可能なサクションカップで原板を把持し、排出レーキで加工済み板を配置します。
• 薄板分離オプション : コーティングや油分のある0.8〜2 mm程度の薄板の分離に対応します。

適用例 / システム例

• レーザー切断機や保管システムと統合して板材フローや部品の分離を自動化します。
• システム例：TruLaser 3030とTruStore 3030をLiftMasterモジュールで間接接続する構成など。

技術仕様（要約）

• サイクルタイム：約230 s（大型） / 245 s（マキシ）。
• 最大シートサイズ（供給/排出）：3000×1500 mm（大型） / 4000×2000 mm（マキシ）。
• 最小シートサイズ（供給）：1000×1000 mm；最小部品サイズ（排出）：150×150 mm。
• 最大板厚（供給）：最大25 mm；排出最大板厚：25 mm（大型） / 20 mm（マキシ）。
• ベルト用の最大板厚：15 mm。
• 最大シート重量（供給）：900 kg（大型） / 1600 kg（マキシ）；（排出）：900 kg（大型） / 1260 kg（マキシ）。

注意
LiftMasterは複数の設置バリエーション（LiftMaster、LiftMaster Linear、LiftMaster Store、LiftMaster Sort）で提供されます。仕様やオプションはバリエーションおよび地域により異なりますので、導入時は担当にご相談ください。
