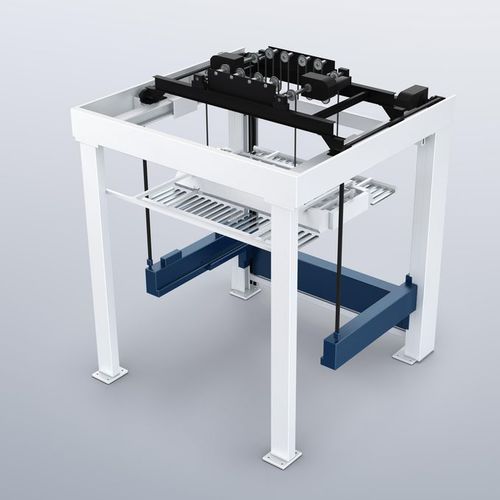

積み込み / 積み下ろしシステム LiftMaster Store series

概要
LiftMaster Storeは倉庫に直接接続するポータルフレームソリューションで、省スペースかつ柔軟な生産レイアウトを実現します。アンロードレーキ付きのサクションフレームによる自動ハンドリング、サイクル短縮を図るシンクロローダ、パレット取得を迅速化する独立型パレットピッカーなどのTRUMPF技術を統合しています。LiftMaster Store Linearは最大3台の機械接続に対応し、自動残材（スケルトン）分離に最適化されています。

主な特長

• パレットピッカーによる倉庫への直接アクセスで迅速なパレット取得。
• TruStoreやSortMasterと連携して加工セルへの迅速な拡張が可能。
• 高速プロセスサイクル：シンクロローダ使用時、パレット交換を含む完全な搬送サイクルが約100秒。
• 残材（スケルトン）分離：最適化構成でワンストローク生産や1枚あたり1分未満の処理を実現。
• マルチマシン運用：LiftMaster Store Linearは最大3台の機械をLiftMasterで同時に供給/排出し、TruTops FMCで制御可能。

装備／オプション

• 残材分離：可展開グリッパーを備えたサクションフレームにより残材と完成品を分離（LiftMaster Store 1530向けオプション）。
• サクションフレーム／アンロードレーキ：個別制御可能なサクションカップで原板を掴み、完成品をアンロードゾーンに配置。
• SortMaster：個別部品の取り出し・仕分けを自動化し、小物は容器へ、大物はパレットや台車へ搬送。
• 多台接続（LiftMaster Store Linear）：最大3台の加工機を同時に供給/排出、TruTops FMCで同期制御。
• シンクロローダ：原材料テーブルとパレットチェンジャー間で完成品パレットを水平移送して同期ハンドリングを実現。
• 補助パレット：搬送操作を支援し、自動で取り扱い。

技術データ（要約表）
LiftMaster Store 大型仕様 | LiftMaster Store マキシ仕様
供給
最大シート寸法: 3000 mm x 1500 mm | 4000 mm x 2000 mm
最小シート寸法: 1000 mm x 1000 mm | 1000 mm x 1000 mm
最大板厚（供給）: 30 mm | 30 mm
最大シート重量（供給）: 1100 kg | 1900 kg
排出
最大シート寸法: 3000 mm x 1500 mm | 4000 mm x 2000 mm
最小シート寸法（排出）: 150 mm x 150 mm | 150 mm x 150 mm
最大板厚（排出）: 30 mm | 30 mm
最大板厚（ベルトフォーク）: 15 mm | 15 mm
最大シート重量（排出）: 1100 kg | 1600 kg

用途／利点
LiftMaster Storeは倉庫直結のコンパクトな統合、短いサイクルタイム、効率的な残材分離、および複数機械への供給を通じて、高度に自動化された2Dレーザー加工ラインの生産性向上に寄与します。
