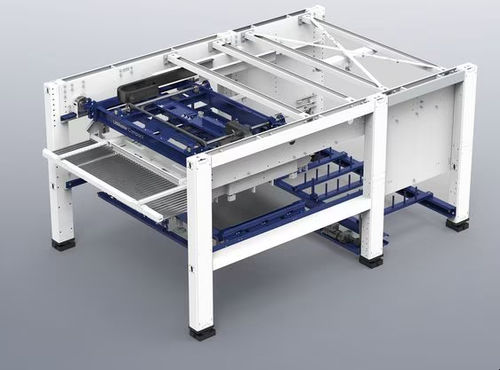

自動積荷装置 LiftMaster Compact

工作機械用

概要
LiftMaster CompactはTRUMPFの製品群におけるコンパクトな上料／下料ユニットで、板材の自動搬送向けに設計されています。モジュール式で動的な自動化ソリューションは、短いシート処理サイクルを想定しており、ストレージ接続の有無にかかわらず使用可能です。標準サイクルタイムは90秒で、搬送スループットを最適化します。

主な特長

• 無人運転：プロセスの信頼性を維持したまま24時間稼働をサポートします。
• 短いサイクルタイム：パレット交換を含むロード／アンロードの完全サイクルを約90秒で実行。
• 同期処理：シンクロローダーオプションで同時に積み込みと取り出しを実行可能。
• モジュール拡張：TruStoreやPartMasterと連携して完全な加工セルを構築可能。

装備オプション

• PartMaster：完成品や残材の手動取り出し用オプション。
• シンクロローダー：吸着フレームにより完成品パレットを搬送し、未加工材テーブルとパレットチェンジャー間を水平移動します。
• カートシステム：標準の未加工材テーブルの代替としてロードカートを使用可能。

システム例
システム例として、TruLaser 3030 fiber / TruLaser 5030 fiberとの統合、LiftMaster CompactとPartMasterおよびTruStore 3030の組合せ、複数台のLiftMaster CompactとTruStoreを組み合わせたマルチマシンセルなどが挙げられます。

技術データ表
列：LiftMaster Compact 大型サイズ | LiftMaster Compact マキシサイズ
最大シートサイズ: 3000 mm x 1500 mm | 4000 mm x 2000 mm
最小シートサイズ（供給）: 1000 mm x 1000 mm | 1000 mm x 1000 mm
最小シートサイズ（排出）: — | —（排出最小 150 mm x 150 mm は下記参照）
最大板厚（供給/排出）: 30 mm | 25 mm
最大シート重量: 900 kg | 1600 kg
完成品パレット最大搭載重量（供給/排出）: 3000 kg | 5000 kg
供給時最大積載高さ（単体）: 300 mm | 300 mm
排出時最大積載高さ（単体）: 250 mm | 250 mm
TruStore接続時の最大積載高さ: 170 mm | 170 mm
ベルト爪対応最大板厚: 15 mm | 15 mm

技術仕様

• サイクルタイム：パレット交換を含むロード＋アンロードの完全サイクル 約90秒。
• 運転：無人での24/7生産に対応。
• 同時処理：シンクロローダーにより同時ロード/アンロードが可能。
• 最大供給シート（大型）：3000 mm x 1500 mm。
• 最大供給シート（マキシ）：4000 mm x 2000 mm。
• 最小供給シート：1000 mm x 1000 mm。
• 最小排出シート：150 mm x 150 mm。
• 最大板厚：大型 30 mm / マキシ 25 mm。
• 最大シート重量：大型 900 kg / マキシ 1600 kg。
• 完成品パレット最大重量（供給/排出）：3000 kg / 5000 kg（機種により異なる）。
• 単体時の最大積載高さ：供給 300 mm / 排出 250 mm。TruStore接続時は通常170 mm。
• ベルト爪対応最大板厚：15 mm。
