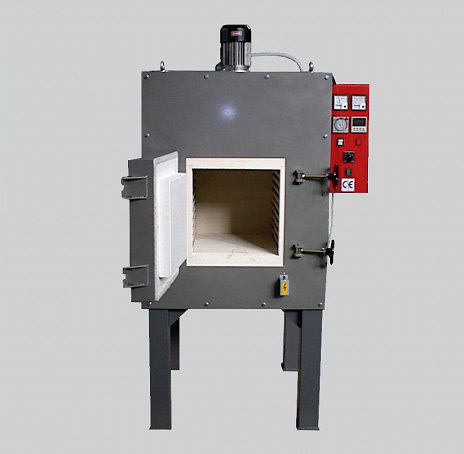

チャンバー炉 FTT

熱処理電動自然対流式

製品概要
FTTシリーズは単室の熱処理炉で、側板および底板に取り付けられた電気抵抗によりワークを加熱します。炉内の形状と抵抗の配置により自然対流による一定の内部気流が生じ、温度の均一化が図られます。設定温度は自動のサーモスタット制御で維持されます。

仕様表
型式 | 炉内寸法（W – H – D） | 外形寸法（W – H – D） | 出力 (kW)
FE/M 35 | 300 – 230 – 500 | 1020 – 1540 – 1140 | 10
FE/M 83 | 430 – 320 – 600 | 1260 – 1650 – 1270 | 15
FE/M 98 | 510 – 320 – 600 | 1340 – 1650 – 1270 | 15
FE/M 124 | 430 – 480 – 600 | 1260 – 1810 – 1270 | 20
FE/M 130 | 510 – 320 – 800 | 1340 – 1650 – 1470 | 24
FE/M 147 | 510 – 480 – 600 | 1340 – 1810 – 1270 | 20
FE/M 196 | 510 – 480 – 800 | 1340 – 1810 – 1470 | 24
FE/M 392 | 700 – 700 – 800 | 1700 – 2100 – 1650 | 45

追記事項
最高使用温度：1100 °C。電源：380 V 三相 + 中性線、50 Hz。運転時騒音レベル ≤ 80 dBA。

特長 / 技術仕様

• 側面および底部プレートに取り付けた電気抵抗による加熱
• 炉内形状と抵抗配置により自然対流で一定の内部気流が発生し、温度の均一化を実現
• 自動サーモスタットによる温度制御
• コンパクトなモノブロック構造で設置が迅速
• 内部に断熱用耐火構造と多層繊維パネルを備えた塗装鋼製筐体
• 電気加熱、サーモスタット制御、前面開閉式ドア、電気制御盤を標準装備
• 高温での積み降ろしを容易にする特殊耐火材を用いた鋼製ベースの床
• 運転時騒音レベル ≤ 80 dBA
• 最高使用温度：1100 °C
• 電源：380 V 三相 + 中性線、50 Hz
