二酸化炭素ガス変換器 Kwiksense

炭素二酸化硫黄酸素

製品概要

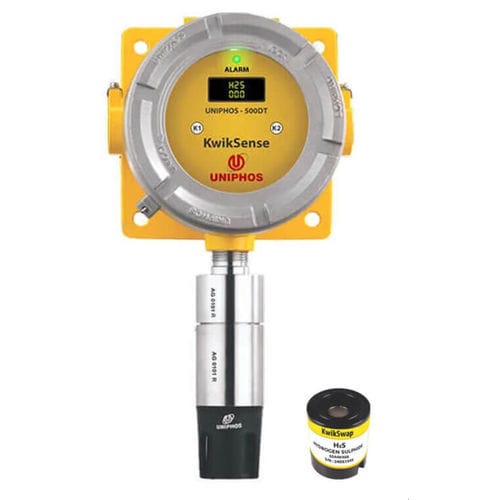

Uniphos KwikSense Smart Digital Gas Transmitter は、現場取付け用の汎用デジタルガストランスミッタで、工業プロセスで発生する各種の有毒および可燃性ガスの検出と連続監視を目的としています。Uniphos Smart Gas Sensors をサポートし、出荷前にキャリブレーションされた交換可能なセンサーモジュールおよびトランスポータブルキャリブレーションにより、センサー交換を迅速に行えます。非侵襲キャリブレーション／設定は磁気ワンドで行い、ダウンタイムを最小限にします。出力は業界標準の 4-20 mA アナログと RS-485 MODBUS-RTU デジタル通信を備え、HART はオプションです。ATEX、IECEx、MED、SIL2 などの国際認証を取得しています。

用途

• 石油・ガス・石油化学施設
• 化学・製薬プラント
• 海洋および船舶向けガス検知
• 肥料生産
• 原子力・発電所関連設備
• 鉄鋼プラント

特長

• 複数のセンサー技術に対応する汎用フィールドトランスミッタ
• 業界標準の 4-20 mA 出力と RS-485 MODBUS-RTU 通信
• 出荷時キャリブレーション済みの交換可能な Smart センサー (EC, Pellistor, NDIR, PID, Solid State)
• トランスポータブルキャリブレーションにより迅速なセンサー交換を実現
• 磁気ワンドによる非侵襲キャリブレーションおよび設定
• 3 点の無電位リレー接点（設定可能）
• 温度クラス T4 (-40°C～+85°C)
• 明るい OLED 表示による現地表示
• 認証：ATEX、IECEx、SIL2、InMetro、MED

ガス一覧（抜粋列：ガス名 | ガスコード | 注文コード | 範囲 | 分解能 | センサー技術）
ガス名 | ガスコード | 注文コード | 範囲 | 分解能 | センサー技術
Acetylene | 099C | SSA0099C | 0 – 100% LEL | 1% LEL | Pellistor
Ammonia | 082A | SSA0082A | 0 – 100 ppm | 1 ppm | EC
Ammonia | 082B | SSA0082B | 0 – 1000 ppm | 1 ppm | EC
Bromine* | 061A | SS00061A | 0 – 20 ppm | 0.1 ppm | EC
Butanol | 099D | SSA0099D | 0 – 100% LEL | 1% LEL | Pellistor
Carbon Dioxide | 025A | SSA0025A | 0 – 5% v/v | 0.01% v/v | NDIR
Carbon Dioxide | 025B | SSA0025B | 0 – 100% v/v | 1% v/v | NDIR
Carbon disulphide | 021A | SSA0021A | 0 – 50 ppm | 0.1 ppm | PID
Carbon Monoxide | 020A | SSA0020A | 0 – 1000 ppm | 1 ppm | EC
Chlorine | 060A | SSA0060A | 0 – 20 ppm | 0.1 ppm | EC
Chlorine | 060B | SSA0060B | 0 – 10 ppm | 0.1 ppm | EC
ETO** | 083A | SSA0083A | 0 – 20 ppm | 0.1 ppm | EC
ETO** | 083B | SSA0083B | 0 – 100 ppm | 1 ppm | EC
Formaldehyde | 098A | SS00098A | 0 – 10 ppm | 0.1 ppm | EC
HC (Methane) | 099A | SSA0099A | 0 – 100% LEL | 1% LEL | Pellistor
HC (Methane) | 099G | SSA0099G | 500 – 10000 ppm | 10 ppm | Solid State
Hydrogen (IIC) | 090C | SSA0090C | 0 – 100% LEL | 1% LEL | Pellistor
Hydrogen (IIC) | 090A | SSA0090A | 0 – 1000 ppm | 1 ppm | EC
Hydrogen (IIC) | 090B | SSA0090B | 0 – 100% LEL | 1% LEL | EC
Hydro Carbon | 099H | SSA0099H | 50 – 1000 ppm | 1 ppm | Solid State
Hydrogen Chloride* | 070A | SS00070A | 0 – 20 ppm | 0.1 ppm | EC
Hydrogen Cyanide | 075A | SSA0075A | 0 – 100 ppm | 1 ppm | EC
Hydrogen Fluoride* | 072A | SS00072A | 0 – 10 ppm | 0.1 ppm | EC
Hydrogen Sulphide | 030A | SSA0030A | 0 – 100 ppm | 1 ppm | EC
Hydrogen Sulphide | 030B | SSA0030B | 0 – 20 ppm | 1 ppm | EC
LPG | 099B | SSA0099B | 0 – 100% LEL | 1% LEL | Pellistor
Methane | 099E | SSA0099E | 0 – 100% LEL | 1% LEL | NDIR
Methane | 099F | SSA0099F | 0 – 100% v/v | 1% v/v | NDIR
Mercaptan* | 035A | SS00035A | 0 – 20 ppm | 0.1 ppm | EC
Methanol** | XXA | – | 0 – 100 ppm | 1 ppm | EC
Nitrogen Dioxide | 081A | SS00081A | 0 – 20 ppm | 0.1 ppm | EC
Oxygen | 010A | SSA0010A | 0 – 25% v/v | 0.1% v/v | EC
Ozone* | 015A | SS00015A | 0 – 1 ppm | 0.01 ppm | EC
PCl3* | 071A | SS00071A | 0 – 10 ppm | 1 ppm | EC
Phosgene* | 055A | SS00055A | 0 – 1 ppm | 0.01 ppm | EC
Phosphine | 050A | SS00050A | 0 – 10 ppm | 0.01 ppm | EC
POCl3* | 073A | SS00073A | 0 – 20 ppm | 1 ppm | EC
Propane | 099J | SSA0099J | 0 – 100% LEL | 1% LEL | Pellistor
Propane | 099I | SSA0099I | 0 – 100% LEL | 1% LEL | NDIR
Sulphur Dioxide | 040A | SSA0040A | 0 – 20 ppm | 0.1 ppm | EC
Vinyl Chloride (Vinyl Chloro Monomer)* | 022A | SSA0022A | 0 – 100 ppm | 1 ppm | EC
VOC | 100A | SSA0100A | 0 – 1000 ppm | 1 ppm | PID
VOC | 100B | SSA0100B | 0 – 40 ppm | 0.1 ppm | PID
VOC (Benzene) | 100C | SSA0100C | 0 – 20 ppm | 0.1 ppm | PID

凡例
EC: 電気化学 • Pellistor: Pellistor • NDIR: 非分散型赤外線 • PID: 光イオン化検出

仕様

• センサー技術: EC / PEL / NDIR / PID / SS
• 動作電圧: 18 V ～ 30 VDC
• システムタイプ: µController ベース機器（非侵襲キャリブレーション）
• 表示: OLED 8 x 2
• サンプリング方式: 拡散式
• センサー: 交換可能な Smart センサー（出荷時校正）
• LED: トライカラー LED
• アラーム: ユーザー設定可能な 2 系統
• 出力: RS-485 MODBUS / 4-20 mA 電流出力
• リレー: 3 系統の無電位接点（設定可能）
• 負荷抵抗: 600 Ω（最大）
• 消費電力: < 3 W
• 筐体: 耐火構造 – 鋳造アルミ合金 / SS-316
• 保護等級: IP66
• 寸法: 外径 約 150 mm; 高さ 110 mm
• 配線: 3/4 線式
• インターフェース: 非侵襲磁気ワンドによる校正 & 設定
• 温度クラス: T4 (-40°C～+85°C)
• 動作温度: -40°C ～ 65°C
• 動作圧力: Ambient + 10%
• 動作湿度: 0-95% RH（結露無きこと）
• ケーブルエントリ: 1/2” NPT（2 か所）
• 認証: ATEX / IECEx / PESO / CMFRI / SIL / MED / InMetro
• 重量: 鋳造アルミ合金: ≈ 2.5 kg; SS 316: ≈ 5.2 kg
