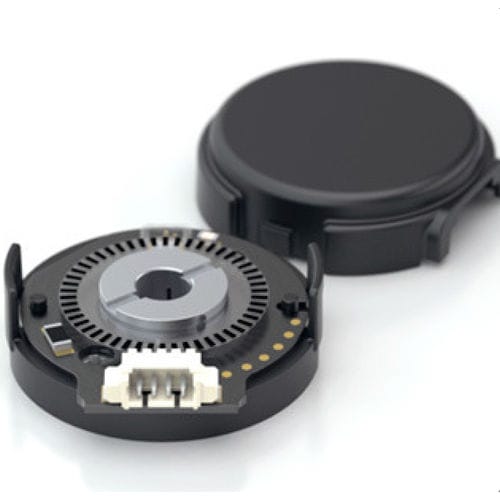

インクリメンタルロータリエンコーダ E8T

光学式軸取付け用コンパクト

E8T 透過型光学エンコーダは、大容量でコンパクトな空間アプリケーション向けにデジタル直交エンコーダのフィードバックを提供するように設計されています。 E8Tは、E7P/E8Pのドロップイン代替として設計されており、より高い最高速度と高い出力ドライブを提供します。 E8Tは、.118 ～ .375インチのシャフト直径を受け入れる革新的なプッシュオン式コードホイールを採用しています。 E8T のデフォルトエンコーダベースは、0.75 インチボルト円直径に 2 本の #4-40、長さ 0.188インチ、または 2 本の M2.5 の長さ 5 mm ネジ用に取り付け穴を提供します。 直径 1.28インチのボルト円形取り付けも可能です。#4-40、長さ0.188インチのネジでのみ使用できます。 エンコーダカバーはベースに簡単にスナップでき、コネクタのピン配置が付いています。 シングルエンド出力バージョンは、4 導体、高保持、偏光、1.25mmピッチコネクタを使用して接続されます。 差動出力バージョンは、同様の6ピンコネクタを使用します。 嵌合ケーブルとコネクタ（「ケーブル/コネクタ」Web ページを参照）は含まれておらず、別途ご利用いただけます。
