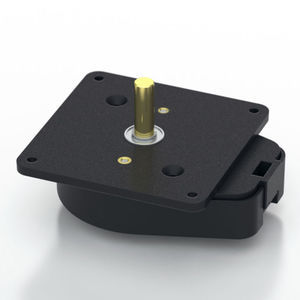

インクリメンタルロータリエンコーダ E3

光学式機械式デジタル

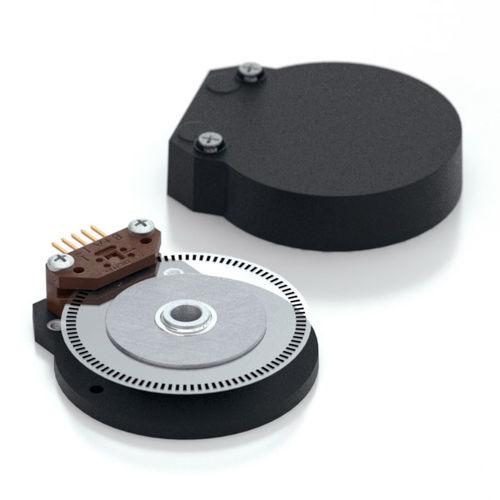

迅速で簡単な組み立てと分解 頑丈なネジ止め式ハウジング 軸方向の遊び0.010インチを許容 小型 2チャンネル矩形波TTL出力 オプションのインデックス（3チャンネル目） 製品概要 E3 は、高解像度ロータリーエンコーダで、頑丈なガラス充填ポリマー製筐体に 5 ピンのロック式または標準コネクタを使用しています。この光学式インクリメンタルエンコーダは、既存のシャフトに簡単に取り付け、取り外して、デジタルフィードバック情報を提供できるように設計されています。 内部部品は、精密加工されたアルミニウム製ハブに取り付けられたマイラーディスクと、エンコーダモジュールで構成されています。ハブは最大直径1インチまで対応可能です。モジュールには、高度に平行化された半導体光源とモノリシックフェーズドアレイセンサーが搭載されており、機械的なミスアライメントに非常に強いシステムを実現しています。 E3は通常、10フィート以下のアプリケーション用に設計されています。それ以上のケーブル長の場合は、PC4/PC5差動ラインドライバを追加することをお勧めします。 ベースへの取り付けは、複数のマシンスクリュー・ボルト・サークル・オプションのいずれかを使用して行うことができます。シャフトの中心線に対するベースの位置決めは、センタリングツールを使用して確実に行います。カバーは、2本の4-40皿頭ネジでベースにしっかりと固定され、内部部品を保護する弾力性のあるパッケージとなっています。 E3製品との接続は、5ピンのロック式または標準のコネクターで行われます。相手方のコネクタは、いくつかのケーブルオプションと長さとともにUSデジタルから入手可能です。
