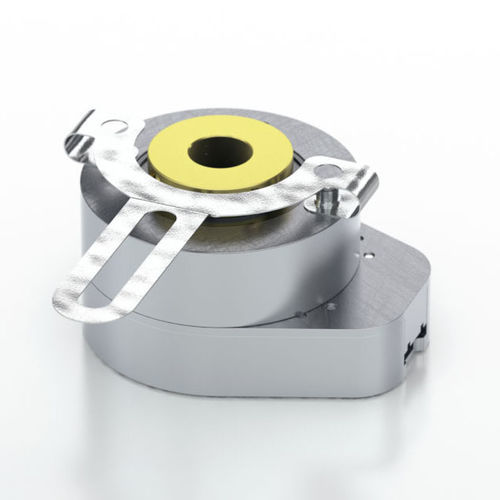

インクリメンタルロータリエンコーダ HB6M

光学式デジタル5VDC

中空軸（ホローシャフト/スルーボア）ベアリング設計 堅牢なアルマイト製ハウジング 産業用6,805シリーズベアリング ポジティブラッチング極性コネクタ 2チャンネル矩形波（オプションのインデックス付き 複数の出力駆動オプション 製品概要 HB6Mは、アルミ削り出しの筐体にアルマイトの保護仕上げを施した高分解能のホローボア（中空軸/スルーボア）光学式エンコーダです。HB6M光学式インクリメンタルエンコーダは、既存のシャフトに簡単に取り付けられるように設計されており、デジタルフィードバック情報を提供します。代表的な用途としては、モーターフィードバック、プロセス制御、ロボット、繊維機械、エレベーター制御などが挙げられます。 HB6Mベアリング式エンコーダは、直径0.236～0.750のシャフト径に対応する中空ボアを備えています。エンコーダはシャフトにはめ込み、2本の6-32止めネジで所定の位置に固定します。フレキシブルな回転防止マウントにより、標準的なキットエンコーダよりもシャフトの振れに対する許容範囲が広くなっています。HB6Mは、軸方向に0.030インチ、半径方向に0.010インチまでのシャフトの振れに対応できます。フレキシブルテザーは、ボルトサークルの直径が2.5インチから5.0インチまで、シングルポイントマウントを提供します。 HB6Mハウジングは、クローズドカバーが標準装備されていますが、オプションでボディに穴を開け、シャフトがエンコーダを完全に通過できるようにすることもできます。 HB6Mシリーズエンコーダへの確実な接続は、5ピン（シングルエンドバージョン）または10ピン（差動、高電圧、オープンコレクタバージョン）のラッチングコネクタで行われます。嵌合コネクタは、いくつかのケーブルオプションと長さでUSデジタルから入手できます。
