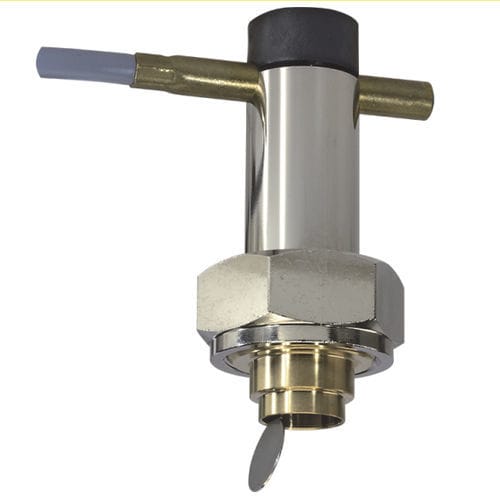

特徴 バネで支えるパドルの原理と、リードスイッチの磁気トリガーで機能するデバイスです。
レンジ
表中の詳細は、流量が減少する水平内向きの流れに対応しています。UR2(プラスチック切替ユニット)は工場出荷時に調整されていますので、切替値をご指定ください。
取り扱い・操作方法
備考
インレットとアウトレットにDN5×DNの直線状の静止部を含む。
メディアが汚れている場合は、フィルターを設置してください(フェライト系はマグネットフィルターを使用してください)。
電圧、電流、電力は指定された値を超えないようにしてください。
スイッチオン時には、負荷を直列に接続する必要があります。
電気的な詳細は、オーミック負荷に適用されます。容量性負荷、誘導性負荷、ランプ負荷は、保護回路を使用して動作させる必要があります。
調整用UR1-ボルトを緩める、
スイッチング電流チューブを目的の位置まで押し込む。ボルトを締め直してください。ノーマルクローズ(n.c.)またはノーマルオープン(n.o.)は、表 "技術データ "による。
オプション
油・ガス用切替レンジ ●油・ガス用切替レンジ
特殊数量
粘着式PVCフィッティング
ご注文について
流量方向,媒体,切替範囲,UR1または切替値UR2をご指定ください。
UR2は、ノーマルクローズ(n.c.)またはノーマルオープン(n.o.)をご指定ください。
油の場合は、粘度、温度、呼称(例:ISO VG 68)(範囲についてはお問い合わせください)をご指定ください。
気体の場合は、圧力(相対圧または絶対圧)、温度、媒体(例:空気)をご指定ください(範囲についてはお問い合わせください)。
---
