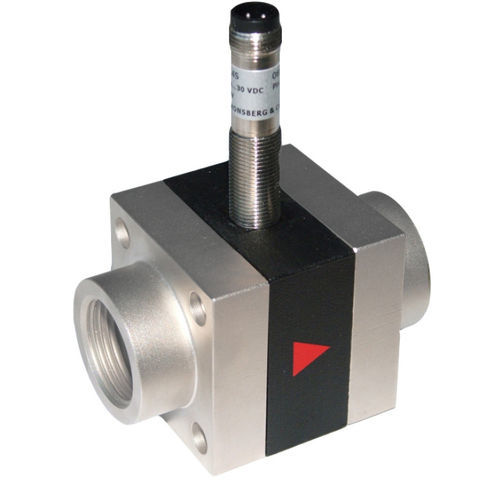

差圧式流量伝送器 XF series

液体用アナログ出力

流路断面全体を覆うステンレス製の薄い弾性ダイアフラムは、流れる流体によってたわみ、アーチ状のエンドストップに押しつけられる。 エンドストップの形状とダイヤフラムの弾性により、激しいウォーターハンマーでも破損することはありません。 メディアと接触する部品が少ないため、信頼性の高い動作が保証され、コンタミネーションが発生しにくい。 両側の接続ピースは自由に選択でき、フランジ付きです。さまざまな呼び幅や材質を用意しています。フランジ接続の4本のボルトを外すことで、接続部を配管内に残したまま、測定ユニットを簡単に取り外して点検することができます。 FLEX-XFコンバータ/カウンタは、アナログ出力（4～20mAまたは0～10V）とトランジスタ出力（プッシュプル）を内蔵しています。トランジスタ出力は、最小または最大を監視するリミットスイッチとして、また周波数出力として使用することができます。 振動板には、プラスチックでコーティングされた磁石があります。たわみがあるとその磁場が変化し、それを流路の外にあるセンサーが検出する。 ダイアフラムは曲がるだけで、軸受けがないため、摩擦の影響はほとんどありません。そのため、ヒステリシスがほとんどなく、試験結果の再現性が非常に高い。また、ダイヤフラムの嵩が低いため、応答速度が速い。 ニュートラルポジションでは流路断面をほぼ完全にカバーするため、非常に高い初期感度が得られます。わずかな流れが発生すると、ダイアフラムは必然的にたわみます。流路断面全体を評価するため、配管の引き回しの際にも問題はありません。
