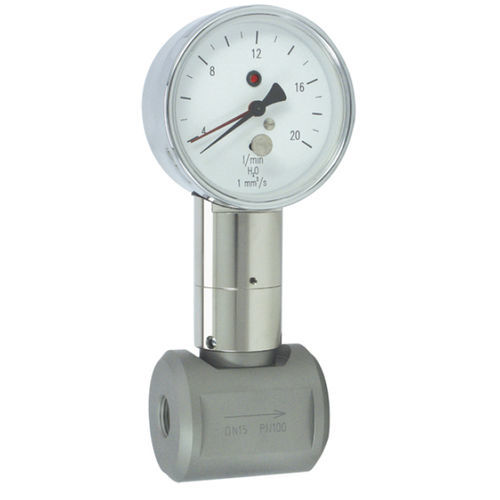

円板形容積流量計 TZ1 series

液体用インラインフランジ取り付け

大型アナログディスプレイ モニター・ディスプレイ ドラッグインジケータによる簡単な調整 汚れに対して鈍感 短い設置長 特徴 体積流は、磁石を取り付けたディスクユニットをバネの力に抗して弁座から浮き上がらせます。磁石は、磁気カップリングによってディスプレイの動きを作動させる。 取り扱い・操作方法 備考 インレットとアウトレットにDN5×DNの直進安定部を設ける ●インレットとアウトレットにDN5×DNの直進安定部を設ける メディアが汚れている場合はフィルタを入れてください（フェライト系部品には磁気フィルタを使用してください）。 電圧、電流、電力が与えられた値を超えないようにしてください。 スイッチオン時には、負荷が直列に接続されていなければなりません。 電気的な詳細は、オーミック負荷に適用されます。容量性負荷と誘導性負荷は、保護回路を使用して動作させる必要があります。 アジャストメント マイクロスイッチ（オプション）は、付属のローレット付き調整ネジで調整します。このネジにより、ドラッグインジケータを希望のスイッチング値に設定することができます。表示される数値は、スイッチングに対応するものです。 オプション 金接点マイクロスイッチ Goldkontakt min: 5 V DC, 1 mA 最大AC 125V、DC 30V、1A 専用ハーティングプラグ の測光範囲です。 ご注文について 流量方向、媒体、計量範囲を指定してください。 油の場合。粘度、温度、呼称（例：ISO VG 68）を明記します（計量範囲について問い合わせる）。 気体の場合、圧力（相対圧または絶対圧）、温度、媒体（例：空気）を指定してください（計量範囲についてお問い合わせください）。
