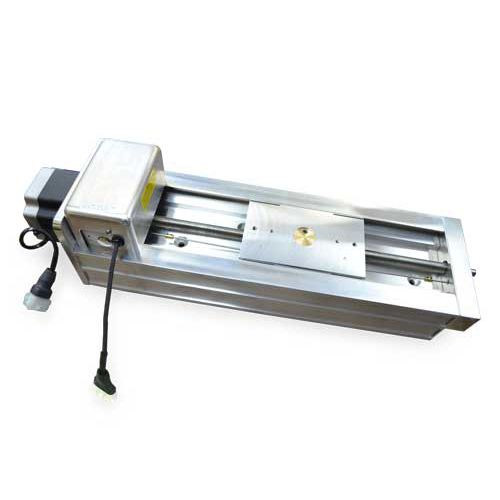

リニアポジショニングステージ UniSlide® MB90

リニアモータ駆動ダブテール-翻訳中-

ご注意：UniSlide® MB9000シリーズは販売終了となります。在庫についてはお問い合わせください。代替品としてVelmex BiSlide®をご検討ください。BiSlide.の代替品については、Velmexエンジニアリングまでお問い合わせください。 MB90シリーズUniSlideステージは、本体幅9インチ、スライダー長さ9インチ、水平荷重400ポンド。MB90は9インチのスライダー/キャリッジで最大36インチまで移動可能。MB90シリーズUniSlideは7種類のリードスクリューピッチがあります。推奨ステップ数は1000/ステップ/秒です。MB90はヘビーデューティ仕様が必要な場合に最適です。 MB90シリーズUniSlideは、60°対向Vタイプウェイを持つアルミニウム合金押し出しダブテールベースで構成されています。アルミ合金製キャリッジは、ベースの蟻溝を走行します。リードスクリューは、スチール製スラストベアリングとスナップリングリテーナで拘束・支持されています。リードスクリュードライブナットは、低摩擦、最小限のバックラッシュを提供するデルリン製のテンション調整可能ナットです。 UniSlide仕様-モーター駆動アセンブリ モーターの大きさ、ペイロードの大きさ、移動距離、取り付け方向/面などの要因が、どのアセンブリの実際の能力に影響します。お客様の正確な要求を満たすシステムを構成するために、Velmexのアプリケーションエンジニアにご連絡ください。 UniSlideの構成 基本的なリニアUniSlideは1軸ステージです。UniSlideは幅広い長さと可搬重量で多軸に組み合わせることができます。様々な多軸UniSlideと他のVelmexステージを含む組み合わせの画像については、例を参照してください。
