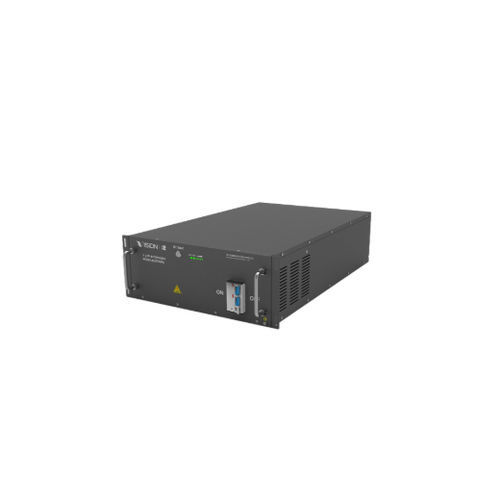

LFPバッテリーシステム REVO

モジュール式無停電電源装置用オフグリッド

概要
REVOシリーズは、Vision Groupが独自開発したリチウム電池製品ラインで、各種UPS用途を想定しています。REVO 単相 SPシリーズは一体型のオールインワン設計で、コンパクト、保守性が高く、柔軟な構成に対応します。

適用シーン

• データセンター
• 金融機関
• 鉄道輸送
• オフグリッド領域のバックアップ電源

バッテリー概要

• バッテリー種類：リン酸鉄リチウム（LFP）
• 放電効率：>90%
• 設計寿命：15年

主な特長

• モジュラー設計：内部/外部バッテリーモジュールの両方に対応し、統合が容易でスペースを最適化
• 多層管理アーキテクチャ：二次・三次BMSに対応し、バッテリーパックの並列運転と将来の拡張に柔軟に対応
• マルチプロトコル通信対応：UPSホストや監視システムとの統合のためにCANBUSおよびMODBUSをサポート
• 高精度監視：電圧制御精度±3mV、温度管理精度±1°Cでセルの整合性と安定動作を確保

仕様
型番 | 容量 | セル型式 | 直列-並列構成 | 寸法 (mm) 長さ*幅*高さ | 公称エネルギー (kWh)
SP12-9 | 12.8V9AH | 12.8V9AH | 4S1P | 152*65*98 | 0.115
SP12-100 | 12.8V100AH | 3.2V100AH | 4S1P | 330*171*220 | 1.28
SP12-200 | 12.8V200AH | 3.2V100AH | 4S2P | 522*238*223 | 2.56
SP36-50 | 38.4V50AH | 3.2V50AH | 12S1P | 442*350*189 | 1.92
SP36-100 | 38.4V100AH | 3.2V100AH | 12S1P | 442*420*177 | 3.84
SP36-200 | 38.4V200AH | 3.2V100AH | 12S2P | 440*610*174 | 7.68
SP48-50 | 48V50AH | 3.2V50AH | 15S1P | 442*470*149 | 2.4
SP48-100 | 48V100AH | 3.2V100AH | 15S1P | 442*470*149 | 4.8
SP51.2-50 | 51.2V50AH | 3.2V50AH | 16S1P | 442*500*177 | 2.56
SP51.2-100 | 51.2V100AH | 3.2V100AH | 16S1P | 442*500*177 | 5.12
SP51.2-200 | 51.2V200AH | 3.2V100AH | 16S2P | 442*900*149 | 10.24
SP72-50 | 72V50Ah | 3.2V50AH | 23S1P | 440*650*174 | 3.68
SP72-100 | 72V100Ah | 3.2V100AH | 23S1P | 440*650*174 | 7.36
SP192-9 | 192V9Ah | 12.8V9AH | 15S1P | 442*800*149 | 1.72
SP192-28 | 192V28Ah | 3.2V6AH | 60S5P | 440*700*174 | 5.37

技術仕様

• Manufacturer/Brand: Vision Group
• 製品ライン：REVO Single-Phase SP Series
• 化学系：リン酸鉄リチウム（LFP）
• 設計寿命：15年
• 放電効率：>90%
• 電圧制御精度：±3mV
• 温度管理精度：±1°C
• 通信プロトコル：CANBUS、MODBUS
• モジュラー設計、内部および外部バッテリーモジュールと並列運転をサポート
• 用途：データセンター、金融機関、鉄道輸送、オフグリッドバックアップ電源
