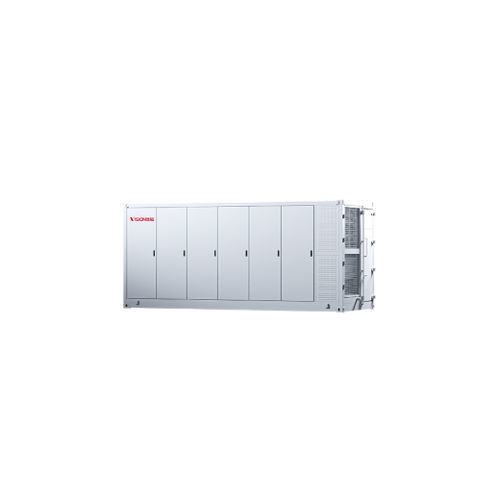

リン酸鉄リチウムエネルギー貯蔵システム CBES 0.5C

コンテナ型液体冷却

概要
0.5C 液冷型エネルギー貯蔵バッテリーキャビンは、統合されたモジュール式で標準化された設計を採用し、非常に高い体積当たりエネルギー密度により設置面積を最小化します。共有型蓄電ステーション、単独型蓄電ステーション、大規模ユーザー側蓄電の用途に適しています。

適用シナリオ

• 再生可能エネルギーの利活用
• 共有型蓄電ステーション
• 単独型蓄電ステーション
• 大規模ユーザー側蓄電

バッテリーの主な概要

• バッテリー種別：リン酸鉄リチウム（LiFePO4）
• システム容量：5015.96kWh
• 保護等級：IP55
• 動作温度範囲（℃）：-30℃ ~ +55℃
• 設計寿命：≥25年
• 設置タイプ：コンテナ式

主要機能

• 安全性と安定性
  • バッテリーキャビンシステムは設計寿命≥25年を想定
  • 可燃性/揮発性ガス監視、換気、爆発ベント等を含む多層連動型防火システムにより、効率的な消火と再燃防止を実現
  • PACK、クラスタ、キャビンの3層での防火連動
• インテリジェントかつ高効率
  • 新開発の高効率液冷設計により、熱管理システムとBMSを統合し、補助電力消費を20%低減
  • PACK内部でのセル温度差 ≤2.5℃ のリアルタイム精密温度制御により、セルの整合性を向上させシステム寿命を延長
• 高度に統合
  • 設置面積削減のためのコンテナのバックツーバック積み重ねに対応する統合型エネルギー貯蔵システム
  • 工場で組み立てられたプレハブのバッテリーキャビンにより現場での施工時間を短縮
  • 高い体積エネルギー密度
• 運用・保守の利便性
  • OTAによる遠隔アップグレード、アプリベースの操作、クラウドエッジ協調管理
  • ライフサイクル全体の故障診断、健康評価、早期警告機能
  • モジュール設計によりオンラインでの交換・保守が容易

業界用途

• エネルギー貯蔵ソリューション

技術仕様

• モデル：CBES-6.48MWh | CBES-5MWh
• セル種別：LFP 3.2V/348Ah (CBES-6.48MWh) | LFP 3.2V/314Ah (CBES-5MWh)
• 寸法（W × D × H）：7260 × 2438 × 3100 mm (CBES-6.48MWh) | 6058 × 2438 × 2896 mm (CBES-5MWh)
• 重量：≈55t (CBES-6.48MWh) | 45t (CBES-5MWh)
• 保護等級 (IP)：IP55 | IP55
• 動作温度範囲：-30℃ ~ +55℃ | -30℃ ~ +55℃
• 相対湿度：0 ~ 95% | 0 ~ 95%
• 最大使用高度：3000 m | 3000 m
• 冷却方式：液冷 | 液冷
• 消火システム（オプション）：エアロゾル / FK-5-1-12 / HFC-227ea
• 通信インターフェース：Ethernet, CAN, RS485
• 通信プロトコル：Modbus / IEC61850
