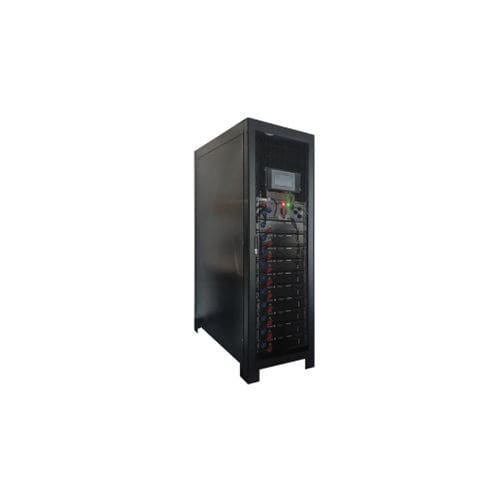

三相無停電電源装置 REVO

リチウム イオンLFPモジュール式

概要
REVOの三相UPS用リチウムイオンバッテリーシステムは、リン酸鉄リチウム（LFP）セルと四段階の安全保護アーキテクチャを採用しています。キャビネットレベルで数秒以内の火災対応、セル単位のフルマネジメントを提供し、設計寿命は最大15年、サイクル寿命は62,500サイクル（@1C）です。運用・保守の可視化と効率化のためのクラウド管理プラットフォーム（オプション）を用意しています。

適用シナリオ

• データセンター
• 金融機関
• 鉄道輸送
• オフグリッド・遠隔地での電源バックアップ

バッテリー概要

• 電池化学：リン酸鉄リチウム（LFP）
• 放電効率：65%
• 設計寿命：15年

主な特徴

• モジュール設計
  プレファブ完成品納入により輸送が容易で、現地での迅速な設置が可能
• マルチモジュール直列接続
  異なる電圧要件に対応する柔軟な電圧構成をサポート
• マルチモジュール並列接続
  負荷に応じた柔軟な出力拡張を実現
• UPSアーキテクチャとの互換性
  2線式・3線式の接続および主流のUPS設計に対応
• 循環電流制御管理
  新旧モジュールの混在運転を許容し、保守・交換コストを低減

業界用途

• UPSおよびAIDC向けバッテリーソリューション
• 通信向けバッテリーソリューション
• モーティブパワーソリューション
• エネルギー貯蔵ソリューション

仕様
モジュール：
Model | Capacity | Cell Model | Series/parallel configuration | Dimension (mm) L W H | Rated Energy (kwh)
TPH10 | 51.2V50AH | 50Ah | 1P16S | 442*600*127 | 2.05
TP10 | 51.2V50AH | 50Ah | 1P16S | 442*690*106 | 2.56
TP20 | 51.2V100AH | 50Ah | 2P16S | 442*800*150 | 5.12
TPL5 | 51.2V100AH | 100Ah | 1P16S | 442*690*108 | 5.12
TPL10 | 51.2V200AH | 100Ah | 2P16S | 442*800*149 | 10.24

ラック：
Model | Capacity | Module Model | Number of modules | Dimension (mm) L*W*H | Rated Energy (kwh)
TPH160 | 409.6V 50AH | TPH10 | 8 | 600*1000*2000 | 16.38
TPH200 | 512V 50AH | TPH10 | 10 | 600*1000*2000 | 20.48
TPH240 | 614.4V 50AH | TPH10 | 12 | 600*1000*2000 | 24.50
TP80 | 409.6V 50AH | TP10 | 8 | 600*1000*2000 | 20.48
TP100 | 512V 50AH | TP10 | 10 | 600*1000*2000 | 25.60
TP120 | 614.4V 50AH | TP10 | 12 | 600*1000*2000 | 30.72
TP140 | 716.8V 50AH | TP10 | 14 | 600*1000*2300 | 35.84
TP160 | 409.6V 100AH | TP20 | 8 | 600*1000*2000 | 40.96
TP200 | 512V 100AH | TP20 | 10 | 600*1000*2000 | 51.20
TP220 | 563.2V 100AH | TP20 | 11 | 600*1000*2300 | 56.32
TP240 | 614.4V 100AH | TP20 | 12 | 600*1000*2300 | 61.44
TPL40A | 409.6V 100AH | TPL5 | 8 | 600*1000*2000 | 40.96
TPL50A | 512V 100AH | TPL5 | 10 | 600*1000*2000 | 51.20
TPL60A | 614.4V 200AH | TPL5 | 12 | 600*1000*2000 | 61.44
TPL80 | 409.6V 200AH | TPL20 | 8 | 600*1000*2000 | 81.92
TPL100 | 512V 200AH | TPL20 | 10 | 600*1000*2000 | 102.4
TPL120 | 614.4V 200AH | TPL20 | 12 | 600*1000*2300 | 122.8

FAQ（選択された技術項目）

• 通信・電圧・温度のセルフチェックが失敗する原因は？
  考えられる原因：配線不良；DIPスイッチ設定誤り；ネットワークケーブル接続不良。
  推奨点検：CBMSとGBMS間のネットワークケーブル点検；DIP設定とCAN/485終端抵抗の確認；接続部の接触不良や緩みの点検。
• バッテリーが充電できないのはなぜか？
  考えられる原因：充電器またはUPSメインボードの故障；過放電で保護が作動（電圧がカットオフ以下）；BMS故障。
  推奨点検：充電器の出力がバッテリ仕様に合っているか確認；専門機器でバッテリーの活性化を試みる；BMSの故障点検。

技術仕様

• 電池化学：リン酸鉄リチウム（LFP）
• 放電効率：65%
• 設計寿命：15年
• サイクル寿命：62,500サイクル @1C
• 安全性：四段階の安全保護アーキテクチャ；数秒内のキャビネットレベル火災対応；24/7のセル単位のリアルタイムオンライン監視
• モジュール化：標準19インチキャビネットモジュール；プレファブ配送；簡易メンテナンスのための前面配線
• 電圧構成：51.2V（直列で5 ≤ n ≤ 14をサポート）
• 拡張性：マルチモジュールの直列・並列接続をサポート
• 互換性：2線式および3線式のUPS接続をサポート
• ラック機能：リアルタイム状態表示の可視化；現地配線を最小化するFCL事前装着
