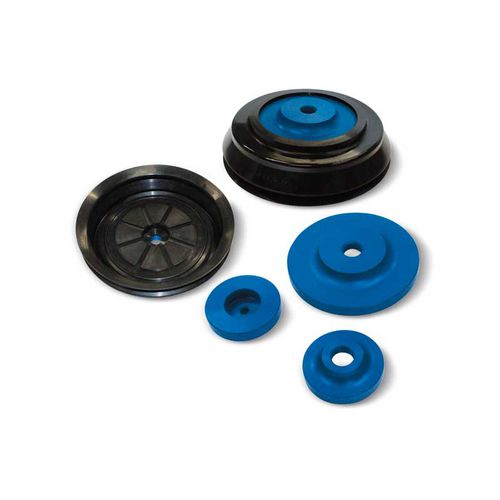

ベローズ吸盤 0115055

長方形円形平坦

概要
Vuototecnicaの真空吸盤ラインナップ。平面、凹面、凸面、柔軟材、壊れやすいワークの把持・搬送・クランプ向けに、丸形平型、ベロー式、楕円形、矩形、クラウン/Star、スポンジ（フォーム）、SV（Star）シリーズ、Maxigrip、Vacupredator、ベルヌーイ式非接触吸盤などを掲載。産業用自動化や包装ライン向けの支持具、アダプタ、アクセサリも含む。

ゴム混合物の一般特性

• 商用名称、国際略号、Vuototecnicaコード、長所/短所、色、使用温度、硬度、耐薬品性、食品適合性、代表的用途を示す表を提供。

支持具付き吸盤（小径）

• 平面またはわずかに湾曲した小物の把持用。直径4〜9 mm。標準材料：天然パラゴム (N)、耐油ゴム (A)、シリコーン (S)。ニッケルめっき真鍮製支持具に冷嵌め取り付け、外ねじピンで素早く交換可能。
• 製品例コード：010410、010510、010610、010707、010810。

支持具付き吸盤（10〜45 mm）

• 直径10〜45 mmの一般的なカップ形状。N、A、Sの各混合物で供給可能。ニッケルめっき真鍮または陽極酸化アルミの支持具に冷嵌め可能。特注材料や異素材支持具は要問合せ。

Star吸盤（SVシリーズ）

• 平らで柔軟な物体を変形させずに扱うための設計。内部補強により星形の接触面を形成し、柔らかいリップと剛性ある支持面を両立。陽極酸化アルミ製のオス/メスねじ支持具に対応。
• 代表モデル：SV20SR、SV25SR、SV30SR、SV40SR、SV50SR 等。

Maxigrip（丸形平型・ベロー）

• ロボット/自動車用途および一般産業向け。丸形・楕円・平型・ベロー型をラインナップし、外周リップが柔軟、内部設計で油/水を排出し、油の付着した金属板や濡れたガラス・大理石でも高いグリップを実現。
• 専用混合物BENZ（硬度60–75°Sh、使用温度 -40〜+170°C）を使用し、吸盤に対してサポートが加硫されるタイプもあり、各種アクセサリや特注混合物の要望に対応。

Maxigrip楕円形

• 段ボール、プロファイル、小タイルなど細長い把持面向けの平型/ベロー楕円吸盤。ベローは非垂直把持面に適応し、不均一面を復元する。

フィルム・フローパック・包装用吸盤

• 薄物・軽量・デリケートな材料専用。非常に薄いリップと内部突起で真空を均一に分配し、変形や薄物の吸い込みを防ぐ。フィルムや紙にはPara（天然ゴム）系が推奨される。

支持具付き丸形平型吸盤

• 木材/プラスチックパネル、薄ガラス、大理石、脆い金属板、陶器タイルの把持用。低めで僅かに傾いたリップ、内部突起で吸引空気量を低減し変形を抑制。陽極酸化アルミ支持具に冷嵌め、ロックナットで固定。M8の貫通穴でグラブスクリューによる吸引量調整が可能な場合あり。

缶用丸形吸盤（例）

• 缶や滑らかな曲面の把持に適した形状。リップ形状により空気量を抑え、素早い把持/放出を実現。陽極酸化アルミ支持具に冷嵌め可能。

セラミックタイル用丸形平型吸盤

• 非常に粗い表面向けに薄く柔らかいリップと突起付き支持面でしっかりグリップ。陽極酸化アルミ支持具に冷嵌め可能。

支持具に加硫された丸形平型吸盤

• 成形・深絞りされた金属板（自動車用途）の把持用。研磨されたリップで即時シール、BENZ混合物で塩素含有油に耐性あり。亜鉛メッキ鋼支持具が吸盤に加硫接合される。

加硫支持の平型吸盤（重荷重）

• 鋼製支持に加硫され、ラビリンス加工面で脆いガラスや大理石の把持に適する。極めて粗い表面向けに垂直内リップを備えるシリーズもある。

フォームラバー吸盤（GERANIUM / OF / NF）

• GERANIUM (OF) フォームで製作された吸盤は不均一で粗い面に適し、片面が自己粘着で支持に素早く固定。油汚れのある面にはNFネオプレンフォーム推奨。作動温度 OF: -40〜+80°C、NF: -20〜+80°C。支持は通常陽極酸化アルミ、大型は側面に真空接続用ねじ孔を持つことがある。

Vacupredator（袋・パック・柔軟容器用）

• 袋類やフレキシブル容器の搬送向け。スロット入りアルミプレートと特殊フォームシールで折り目を追従し周辺の真空漏れを防止。-75 kPa の真空で引張力を算出し、安全係数3を採用。

VMG134（テクスチャタイル用）

• テクスチャタイル用に設計された高密度フォーム吸盤。EPDM (SB) -40〜+130°C、GERANIUM (OF) -40〜+80°C、NFネオプレン -20〜+80°C の選択肢。片面自己粘着で素早く取り付け可能。Anticorodal陽極酸化支持具、4穴と2つの真空接続をNBR Oリングでシール。交換可能なフォーム層。

ベローおよび強化ベロー吸盤（包装、卵、ベーカリー）

• ベローは平坦性誤差を補償し、傾斜面に適応。食品用途向け混合物あり。卵用は非常に薄いリップで割れずに扱える。強化ベローは下層への張り付き防止に有効。

1段/2段ベローと加硫支持の重荷重タイプ

• 把持時に潰れて荷重をわずかに持ち上げ、張り付きを回避する設計。オス/メスねじ接続、加硫支持や六角形支持でM8グラブスクリューホールを備えるタイプあり。

特殊吸盤およびアクセサリ

• CD、ラベル、シート、チョコレート、タイル、小型金属・プラスチック部品、ラミネート、フィルム等、特定の把持課題を解決する多様な形状。支持/アダプタはニッケルめっき真鍮、亜鉛メッキ鋼、陽極酸化アルミ製。Gas–NPTアダプタやねじ変換も提供。

ベルヌーイ吸盤

• 半導体ウエハー、シリカ基板、太陽電池、フィルム等の非接触搬送用。アルミボディ、ステンレス推力ディスク、帯電防止シリコーンスペーサー、軸方向/放射方向の空気供給接続およびクイックカプラを装備。

支持具、アダプタ、アクセサリ

• ニッケルめっき真鍮、陽極酸化アルミ、亜鉛メッキ鋼などの支持具、吸引断面を減らすキャリブレーション穴付きグラブスクリュー、Gas–NPTアダプタ、カップリング、関節、回転防止治具などを幅広く用意。多くは冷嵌め可能で吸盤内側プロファイルに適合。

ドキュメント

• 各製品群に寸法表、混合物表、製品コード、技術図面を含むカタログページとPDFデータシートを添付。CADファイルは要請に応じ提供。

特性 / 技術仕様

• 標準材料：天然パラゴム (N)、耐油ゴム (A)、シリコーン (S)
• 特殊材料：BENZ（硬度60–75°Sh、使用温度 -40〜+170°C）、GERANIUM(OF)、NFネオプレン（粗面向け）
• フォーム種別：OF -40〜+80°C、NF -20〜+80°C、SB(EPDM超軟質) -40〜+130°C
• 支持具：ニッケルめっき真鍮、陽極酸化アルミ、亜鉛メッキ鋼；オス/メスねじピン、一部は吸盤に加硫接合
• アクセサリ：アダプタ（Gas↔メートル、NPT）、キャリブレーション穴付グラブスクリュー、カップリング、関節、回転防止ホルダ
• 適用分野：自動車、ガラス、大理石/花崗岩、陶磁器、包装、食品、印刷、金属、木材、プラスチック、医薬
