概要
工業向けの把持・搬送・締結用真空吸盤と関連アクセサリの体系的なカタログ。製品はファミリー別に整理され、代表的な用途、採用可能なゴムコンパウンド、寸法、参考製品コードが示されています。

ゴムコンパウンドの一般特性
真空吸盤に使用されるコンパウンドのまとめ：商品名、国際略号、主な長所・短所、色、使用温度、硬度、化学耐性、食品対応性などを概説します。

支持具付吸盤（小径）
平面・わずかに凹凸のある小物向けのカップ形吸盤。直径は概ね4～9 mm。標準コンパウンドは天然ゴム（N）、耐油ゴム（A）、シリコーン（S）。ニッケルめっき黄銅製の支持具に冷嵌めで装着、雄ねじピンで自動機に固定可能。交換は簡単です。

支持具付吸盤（10～45 mm）
小〜中物のハンドリング向けの幅広いラインナップ。直径10～45 mm。標準コンパウンド N、A、S。支持具はニッケルめっき黄銅または陽極酸化アルミニウム、ねじピン付きで自動化取り付けに対応します。

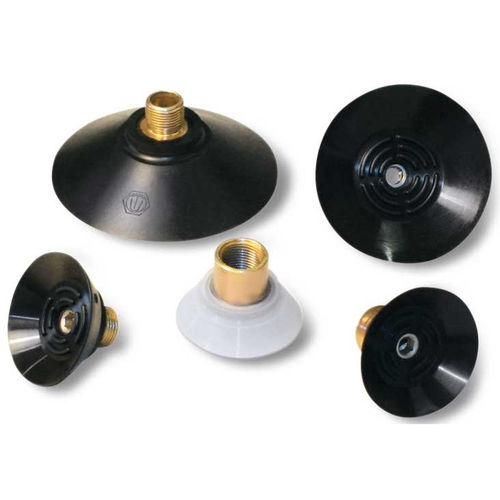

大径吸盤（85 mm）
85 mmの大径吸盤。標準コンパウンド、陽極酸化アルミ支持。支持部にM8ねじ穴や吸引断面を絞るためのグラブスクリュー孔が設けられる場合があります。

Star吸盤（SVシリーズ）
ダンボールパッドや薄板のような平坦で柔軟な品物向け。星形の支持面と内部補強により、柔らかいリップで面に追従しつつ支持面で安定性を確保。陽極アルミ支持の雄ネジ/雌ネジ仕様あり。

MAXIGRIP（マキシグリップ）
ロボット・自動車用途向け。丸形・楕円形、平型・ベローズ型を用意。バルク加工された支持部を持ち、柔軟な外リップと内部構造で油・水の排出と高摩擦を実現。専用コンパウンド BENZ は高温・耐油性が特長です。

フィルム・フローパック・包装用吸盤
薄物・軽量・デリケートな袋物向け。非常に薄いリップと内部の突起で真空を均等に配分し、変形や素材の吸い込みを防止。プラスチック・紙に対してはParaコンパウンドを推奨します。

平型円形吸盤（支持具付）
木材・プラスチックパネル、薄いガラスや大理石、壊れやすい金属板向け。低めの傾斜リップと内部リブでスワイプを抑え、吸引容積を低減。陽極アルミ支持に冷嵌めで取り付け、リングナットで固定します。

VMG134（凹凸タイル用）
自動選別機向けの凹凸タイル専用吸盤。高密度フォームラバーで多数サイクルでも弾性を維持。EPDM（SB）、GERANIUM（OF）、ネオプレン（NF）など温度特性の異なる配合を用意。Anticorodal陽極支持、4穴固定、2か所の真空接続をNBR Oリングでシール。

硫化支持付き吸盤
自動車の絞り板など成形板向け。研磨されたリップで即時シール。BENZコンパウンドは塩素含有油に耐性があり、亜鉛メッキ鋼支持を硫化接合しています。

高耐荷重の平型円形（硫化）
垂直・水平での重荷支持用。面は同一コンパウンドで迷路状に加工され、薄いガラスや大理石を曲げずに把持。非常に粗い面用に内側縦リップを備えるシリーズあり。

フォームラバー吸盤
GERANIUM（OF）フォームラバーは粗面に対して弾性を保ちつつ把持。自己粘着面で迅速に取り付け可能。潤滑された面にはNFネオプレンフォームを推奨。

Vacupredator
袋物・パック・柔軟容器向け。スロット付きプレートとフォームシールを備えた陽極アルミ製ボディで周辺の真空漏れを防止。設計例：-75 kPaで安全係数3を想定。

ベローズ／強化ベローズ／マルチベローズ
包装向けに多様なベローズ形状を用意。ベローズは平面誤差を補正し、傾斜面での把持を容易にします。卵、ベーカリー、繊細物に適します。

凹形・環状・楕円吸盤
円筒物（パイプ、ボトル）向けの凹形、中心孔のある被搬送品向けの環状、段ボール箱やプロファイル向けの楕円形など各種形状をラインナップ。支持具付きのタイプもあります。

フォームラバーシート・ストリップ
OFフォームラバーのシート／ストリップは自己粘着でカスタム吸盤製作に用いる。SB EPDMはOCTOPUS用途、NFネオプレンフォームは耐油性に優れます。

支持具・アダプタ・アクセサリ
ニッケルめっき黄銅、陽極アルミ、亜鉛メッキ鋼などの支持具、ねじ変換（Gas↔NPT）、断面縮小用グラブスクリュー、その他多数のアダプタと補助部品を提供します。

ベルヌーイ吸盤・特殊吸盤
ベルヌーイ原理を用いた非接触把持用吸盤（半導体、シリコンウェハ、太陽電池、薄膜）や、精密な高さ許容差を持つクランピング吸盤などの特殊品も用意しています。

特性／仕様

• 標準コンパウンド：天然ゴム (N)、耐油ゴム (A)、シリコーン (S)、BENZ、GERANIUM (OF)、ネオプレンフォーム (NF)、EPDM (SB)
• BENZ：硬度 60–75°Sh、使用温度 -40°C～+170°C、塩素含有油に耐性、耐摩耗・耐水性
• GERANIUM OF：-40°C～+80°C、自己粘着面あり
• NF ネオプレンフォーム：-20°C～+100°C（目安）、閉鎖気泡で耐油性
• 支持材・接続：陽極アルミ、ニッケル黄銅、亜鉛メッキ鋼、外/内ねじ、M8オプション、側面真空口
• 設計機能：突起、迷路面、ベローズ、スター補強、吸引容積低減、位置補正
• アクセサリ：Gas↔NPTアダプタ、ねじ変換、校正穴付きグラブスクリュー、CAD資料等
