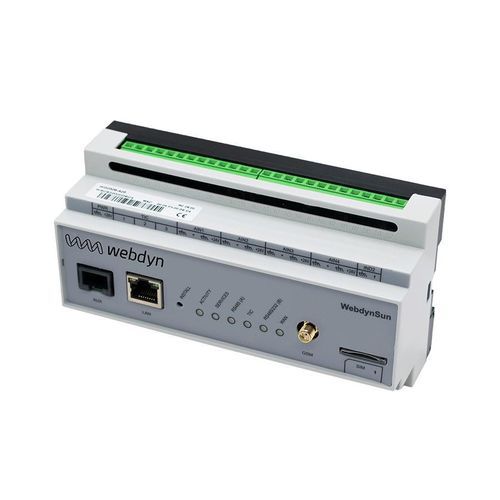

通信ゲートウェイ WebdynSun

遠隔測定IoTGPRS

製品概要
WebdynSun ゲートウェイは、太陽光発電所の稼働データおよび環境データを監視・収集する装置です。インバータ、電力量計、環境センサ（日射強度、温度、風速など）からの指標をCSV形式で集約し、4G/2Gモバイル回線、Ethernet、または電話回線を通じて定期的に中央サーバへ送信します。組み込みのウェブサーバによりローカルまたはリモートでの設置・構成が可能です。中央プラットフォームからの指示によるローカル動作もサポートします。

主要ハードウェア機能

• 4G 接続
• RS485 / RS422 インターフェース
• TIC（計器）対応
• アナログ入力
• デジタル入出力
• Ethernet ポート
• DINレール取付

主要ソフトウェア機能

• プラグ&プレイ導入
• リモート構成・管理
• アラーム生成と報告

利点・メリット

• 迅速なプラグ&プレイの立ち上げ
• ゲートウェイ1台で最大200台のインバータを監視（機種・メーカーに依存）
• 市場の多くのインバータとの互換性
• モバイル回線でのデータ通信量が非常に少ない
• パラメータを一元集約し監視を簡素化
• リアルタイム監視および可視化
• 発電効率の最適化
• PV用途で広く使われる Modbus および SunSpec に対応

用途

• 太陽光発電所の発電量リアルタイム監視
• 予防保守および遠隔での修復保守

仕様（ネットワーク & データレート）
WebdynSun 4G
4G: LTE-FDD B1/ B3/ B5/ B7/ B8/ B20/ B28; LTE-TDD B38/ B40/ B41; 2G: GSM B2/ B3/ B5/ B8
LTE-FDD データレート (Mbps): 10 (DL)/ 5 (UL)
LTE-TDD データレート (Mbps): 7.5 (DL)/ 1 (UL)
GPRS データレート (kbps): 85.6 (DL)/ 85.6 (UL)
EDGE データレート (kbps): 236.8 (DL)/ 236.8 (UL)

インターフェース

• 4G 接続
• 1x RS485
• 1x RS485/RS422
• 3x TIC 計器入力
• 4x アナログ入力
• 6x デジタル入力
• 2x デジタル出力
• 1x Ethernet

コネクタ

• 1x SMA F コネクタ：GSMアンテナ
• 1x RJ45：Ethernet
• 2x ターミナルブロック：電源、RS485/422、TIC、アナログ入力、デジタルI/O
• 1x miniSIM カードスロット

技術仕様

• ステータスLED
• DINレール取付
• DC入力：+12〜+24 Vdc
• 消費電力：最大4 W
• 動作温度範囲：-5 °C〜50 °C
• 保管温度：-20 °C〜85 °C
• 寸法：157 x 86 x 59 mm
• 重量：300 g
• 認証：EMI EN55022 クラスB；CE：EN50082
