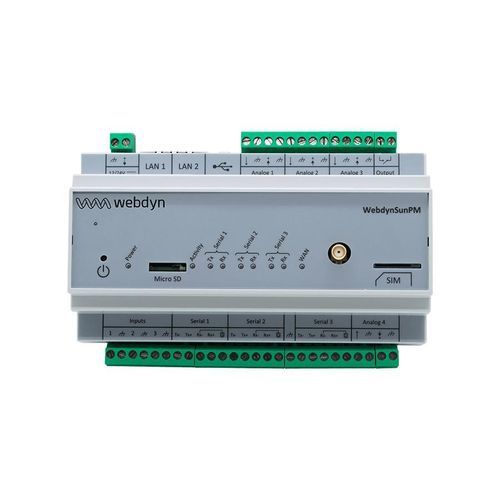

通信ゲートウェイ WebdynSunPM

IoT遠隔測定MQTT

製品概要
WebdynSunPM 4G は、太陽光発電設備の監視および制御向けの集中器（ゲートウェイ）です。インバータ、メーター、センサーからデータを収集・解析し、系統への注入量制御、蓄電の最適化、自己消費の管理などの電力管理を実行します。組み込みのウェブサーバーと設定ウィザードでローカル設定が可能で、必要に応じてリモート設定にも対応します。データは1つまたは2つのサーバーへ送信するか、micro SD カードへローカル保存できます。

主要機能 — ハードウェア

• 4G 接続 (LTE-FDD B1/B3/B5/B7/B8/B20/B28)
• Ethernet (2x RJ45)
• DIN レール取付
• デジタル入力 (3x)
• アナログ入力: 0–10 V / 4–20 mA (4x)
• リレー出力 (1x)
• RS485 / RS422 インターフェース (3x)
• USB ポート (1x)
• micro SD カードスロット
• SIM カードスロット

主要機能 — ソフトウェア / プロトコル

• アラームおよびイベント管理
• リモート構成およびファームウェア更新
• Power Management：ゼロインジェクション、制御、BESS 管理、自己消費
• MQTT / MQTT(s)
• FTP / SFTP
• HTTP(s) / WebDAV
• SMS による構成
• SunSpec 準拠

強み

• アグノスティックゲートウェイ：SunSpec、Modbus RTU/TCP および多数のプロプライエタリインバータプロトコル対応
• 多くのインバータ／メーター／センサーブランドと互換
• 発電所容量に対する固有の制限なし
• インバータの自動検出
• モバイルデータ通信の消費が少ない
• 2つの宛先サーバーをサポート
• 組み込みの直感的なウェブサーバーと設定ウィザード
• オプション機能：ゼロインジェクション、デカップリング、出力制御、BESS 管理

用途

• PV 発電量のリアルタイム監視
• フレキシビリティ取引および市場参加
• Power Management（系統へのゼロ注入を含む）
• ネガティブプライス対策
• BESS（バッテリー蓄電システム）管理
• EV 充電器管理
• ローカルアクションの自動化
• ローカルまたはリモートでの保守（アラーム、トラブルシューティング、修正）

仕様（概要）
WebdynSunPM 4G
4G: LTE-FDD B1 / B3 / B5 / B7 / B8 / B20 / B28
LTE-FDD データレート (Mbps): 10 (DL) / 5 (UL)
GPRS データレート (kbps): 85.6 (DL) / 85.6 (UL)
EDGE データレート (kbps): 236.8 (DL) / 236.8 (UL)

インターフェース

• 4G モデム
• 3x RS485 / RS422
• 4x アナログ入力
• 3x デジタル入力
• 1x リレー
• 1x USB
• 2x RJ45 Ethernet（監視および構成用）
• 1x micro SD スロット
• 1x SIM スロット

コネクタ

• 1x SMA F コネクタ（アンテナ）
• 2x ターミナルブロック：電源、RS485/422、パルス入力、アナログ入力、リレー

特性 / 技術仕様

• ステータス LED
• DIN レール取付
• DC 入力: +12 ～ +24 Vdc
• 消費電力: 最大 4 W
• 動作温度範囲: -5 ～ 40 °C
• 保管温度: -20 ～ 85 °C
• 寸法: 157 x 108 x 59 mm
• 重量: 340 g
• 認証: RED, RoHS, REACH
