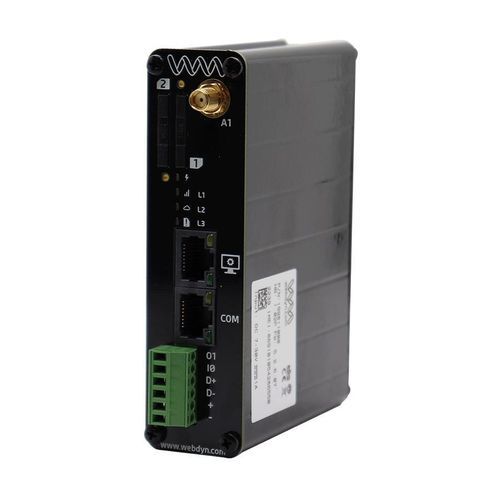

DTU通信ルーター EasyTunnel

ワイヤレスデータ用オールインワン

説明
EasyTunnelは複数の物理インターフェースとTITAN V6ファームウェアを備えたオールインワンの産業用IoTゲートウェイです。シリアルゲートウェイ、データロガー、組込Webサーバーを提供し、MQTT(s)、FTP(s)、DynDNS/No‑IP、IPSecなどの安全なクラウド接続に対応して、Industry 4.0、スマートビルディング、メータリングの導入を短縮します。

ハードウェアの主な特徴

• セルラ接続：4G/3G/2G（SMAアンテナ）
• 1x デジタル入力、1x デジタル出力
• RS485およびRS232シリアルインターフェース（RS232はRJ45）
• イーサネット設定ポート（RJ45）
• DC入力：7〜30 V
• デュアルSIM（2x Mini SIM 1.8V/3V、SIMトレイ）
• DINレール取り付け、状態表示用LED×4

ソフトウェアの主な特徴

• シリアルゲートウェイおよびプロトコル変換
• ローカル保存対応のデータロガー
• 設定用組込Webサーバー
• MQTT(s)クライアントおよびFTP(s)対応
• DynDNS / No‑IP、IPSecによる安全なリモートアクセス
• SMS制御およびリモート管理
• Modbus RTU/TCP対応
• TITAN V6ファームウェア付属（Modbus、MQTT、IPSec、ロギング、Webサーバー）

強みと利点

• 50以上のアプリケーションノートによる迅速なオンボーディングと設定
• MTX‑Titanの全機能が含まれる
• センサ／アクチュエータ統合のためのI/O管理
• セルラ冗長化のためのデュアルSIM
• キャビネット設置に適したコンパクトなDINレール形状

用途

• Industry 4.0：機械の接続とデータ収集
• スマートビルディング＆ホーム（BMS統合）
• メータリングおよび遠隔監視

無線 / 地域仕様
EUROPE:
LTE FDD: B1, B3, B5, B7, B8, B20
WCDMA: B1, B5, B8
GSM: B3, B8

AUSTRALIA / LATAM:
LTE FDD: B1, B2, B3, B4, B5, B7, B8, B28
LTE TDD: B40
WCDMA: B1, B2, B5, B8
GSM: B2, B3, B5, B8

インターフェース

• 4G/3G/2Gセルラ（SMAアンテナ）
• 1x デジタル入力
• 1x デジタル出力
• イーサネット設定ポート（RJ45）
• RS485 / RS232 シリアルポート
• デュアルSIM
• 動作/状態表示用LED×4

コネクタ

• 1x SMA：セルラ用アンテナ
• RJ45：RS232（シリアル）
• RJ45：イーサネット設定ポート
• 6ピン着脱式端子台：DC入力、RS485、デジタルI/O
• 2x Mini SIM（1.8V/3V）SIMトレイ付き

技術仕様

• 付属ファームウェア/ソフトウェア：TITAN V6（Modbus、MQTT、IPSec、ロガー、Webサーバー）
• セルラ：4G / 3G / 2G（地域別バンドは上記参照）
• シリアル：RS485およびRS232（RS232はRJ45）
• イーサネット：設定ポート（RJ45）
• I/O：1x デジタル入力、1x デジタル出力
• SIM：デュアルSIM（2x Mini SIM、1.8V/3V、SIMトレイ）
• LED：動作/状態表示LED×4
• 電源入力：7〜30 V DC
• 取り付け：DINレール
• 動作温度：-40〜85 °C
• 寸法：113.2 x 30.5 x 90.2 mm
• 重量：195 g
• セキュリティ＆接続性：IPSec、DynDNS/No‑IP、SMS制御、FTP(s)、MQTT(s)
• プロトコル：Modbus RTU/TCP
