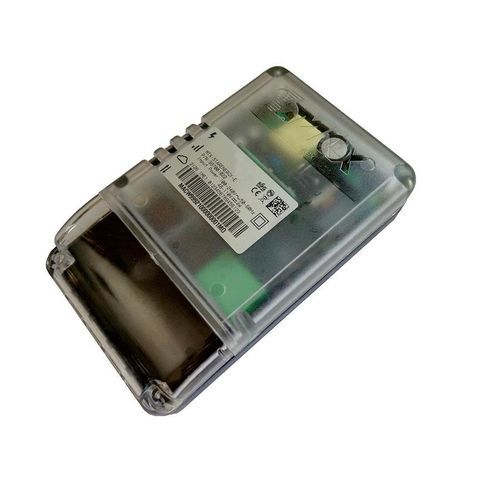

DTUモデム MTX StarEnergy-E

ワイヤレスデータ用細胞

製品概要
MTX-StarEnergy-Eは、電力計測市場向けに設計された産業用モデムです。IEC 60870-5-102プロトコルのカプセル化とゲートウェイ機能を提供し、IP ↔ RS232/RS485経由で計器を読取ります。2G/3G/4G-LTEの優先接続とCSD通話によるフォールバックをサポートし、計器の不検出時にはアラームを発報します。

主な機能

• ハードウェア：4G/3G/2Gセルラーモデム（4G Cat.1）
• ハードウェア：USB 2.0（Type A）
• ハードウェア：RS232/RS422/RS485シリアルインターフェース（RJ45）
• ハードウェア：広範囲ACおよびDC電源入力
• ハードウェア：レガシー通信（CSD、SMS）対応
• ハードウェア：DINレールおよび三角壁取付け、固定用三角
• ハードウェア：状態表示用LED x4

• ソフトウェア：管理用組込みWebサーバ
• ソフトウェア：シリアルゲートウェイ（IP ↔ RS232/RS485）
• ソフトウェア：SNMPv3対応
• ソフトウェア：IEC 60870-5-102カプセル化
• ソフトウェア：ファイアウォール、ウォッチドッグ内蔵
• ソフトウェア：SMSリモート制御
• ソフトウェア：VPN管理

仕様（無線、データ、メッセージ）
MTX-StarEnergy-E 4G Cat.1
LTE FDD: B1/B3/B5/B7/B8/B20; WCDMA: B1/B5/B8; GSM/EDGE: B3/B8
LTE FDD: 10 Mbps (DL) / 5 Mbps (UL)
DC-HSDPA+: 42 Mbps (DL) / 5.75 Mbps (UL); WCDMA: 384 Kbps (DL) / 384 Kbps (UL)
EDGE: 296 Kbps (DL) / 236.8 Kbps (UL); GPRS: 107 Kbps (DL) / 85.6 Kbps (UL)
CSDデータ伝送 最大9.6 kbps、V.110、非透明モード
SMS：テキストおよびPDUモード対応

インターフェース

• 4G/3G/2Gセルラー接続
• 1x RS232/RS422/RS485（4線）シリアルポート
• スーパーキャパシタによるRTCバックアップ
• 停電アラーム用スーパーキャパシタ

コネクタ

• 4G/3G/2G用 SMA F アンテナコネクタ
• USB Type A コネクタ（USB 2.0）
• シリアル用 RJ45（RS232/422/485、4線）
• miniSIM スロット
• 電源用端子台：AC 2極 3.5mm、DC 2極 3.5mm

強みと利点

• 柔軟な配備を可能にするACおよびDCの広範囲電源入力
• DINレールまたは壁面取付けによる迅速な設置と展開
• ファイアウォール、VPN、SNMPv3による安全な通信
• LEDおよびWebインターフェースによる迅速な状態確認

用途

• 電力計の遠隔読取および計測用途向けに設計

技術仕様

• 状態表示用LED x4
• DINレールおよび三角壁取付け
• 電源入力：AC 100-240 VAC；DC 48-110 VDC
• 動作温度範囲：-25°C〜70°C
• 温度限界：-40°C〜85°C
• 保存温度：-40°C〜85°C
• 寸法：175 x 100 x 45 mm
• 重量：300 g
• 認証：RED 2014/53/EU、RoHS、ISO 9001
