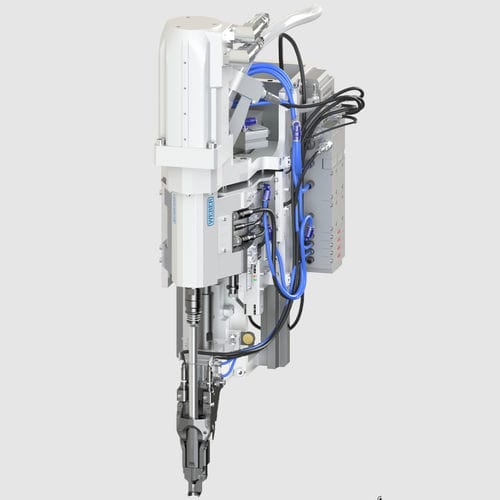

フロードリルスクリューねじ部材 RSF25

ロボット式ネジアッセンブリーねじの自動供給機能付き

概要
フロードリルねじ用のロボット対応ねじ締めシステム（RSF25）。事前の下穴加工不要で分解可能なねじ接続を実現し、材料差や製造公差を補償します。片側からしかアクセスできない箇所や異種材の混在する構造に適した設計です。

プロセスと性能
RSF25は接合する部材に直接メートルねじを成形し、分解可能な接続を作ります。本方式は高い締付力と高い緩みトルクを得られます。プロセスパラメータは自由に設定でき、用途に応じた締結プロファイルの調整が可能です。低発熱の接合法を採用し、片側からのねじ締め位置に対応します。

特長

• ロボットセルへの組み込みが可能なシステム
• 片側アクセスでの締結が可能
• 下穴不要の直接締結が可能
• 部材内へのメートルねじ成形
• 接着など他の接合技術との併用が可能
• 干渉輪郭を最適化したコンパクト設計
• クイックチェンジ対応のツールホルダーと自動チャック開放

技術データ（抜粋）
RSF25 —
トルク [Nm] — 最大 15
EC駆動 [rpm] — 最大 8,000
最大軸方向力（6 bar時）[N] — 最大 3,600
保持圧（6 bar時）[N] — 最大 1,400
サイクルタイム [s] — 1.6 秒から
技術的変更の余地あり。

仕様／技術仕様

• 型式：RSF25
• 最大トルク：最大 15 Nm
• EC駆動回転数：最大 8,000 rpm
• 最大軸方向力（6 bar）：最大 3,600 N
• 保持圧（6 bar）：最大 1,400 N
• サイクルタイム：1.6 s から
• ロボット対応、片側アクセス、直接メートルねじ成形、他の接合方法との併用可能
