... 自動ピックアップステーションを備えたマルチスピンドル締め付けユニット。 お客様の生産ラインに組み込まれるこのソリューションは、以下の構成で構成されています： -2つのナット供給ユニットにより、4つのナットをピックアップステーションに自動供給。 - ピックアップステーションからナットを回収するための特殊ソケットを装備した4つのナットランナーモーターを備えたマルチスピンドル締め付けユニット。ユニットには、スタートレバーを備えた2つのラテラルハンドルが装備されています。 -作業サイクルを管理するコントロールパネル このようなソリューションの利点は以下の通りです：高い生産性：マルチスピンドル締付ユニットと自動供給システムにより、1個あたり10秒のサイクルタイムで製造作業が可能。 組み立ての信頼性：4つの締め付けが同時に、かつ正確に行われる（同じトルクと深さで）。 オペレーターの人間工学的操作：重量バランスをとるサスペンション装置により、マルチスピンドル締付ユニットを支える労力が不要。ナットのピッキングに気を配る必要がないため、オペレーターも安心です。 ...

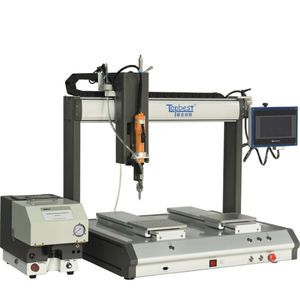

... トルク範囲：0.03-200Nm シングル＆マルチスピンドル自動ドライバーは、サードパーティ製のロボットアームや位置決めシステムに取り付けると、製造組立ラインに沿ってネジ駆動プロセスを完全に自動化します。シームレスに低負荷ロボットアームアセンブリに統合されている私たちの自動スクリュードライバから、200 Nmのトルク容量を持つことができる私たちの高トルク、およびその間のすべてから、我々は組立ライン自動化業界で最もダイナミックで汎用性の高い自動ねじ駆動システムを設計しています。 製品の利点 広い応用範囲 簡単な操作と簡単なメンテナンス ビットは自家製で、よく磨耗する 信頼できる品質と安定した性能 ...

... 製品概要
統合型ハンドヘルド締付モジュールは、手動または半自動の作業ステーションでトルクアームと併用し、ネジの供給と締付けを自動化してオペレータの手作業を低減するために設計されています。インテリジェントな電動トルクドライバーと組み合わせることで、ネジのカウントや締付結果の追跡が可能です。表示される総トルク範囲：0.3~15Nm。

製品の利点

• コンパクトな構造と簡素化された空気・電気系の配置により、トルクアームへの取り付け・固定が容易です。
• ビットのアクティブストップとネジ吸引チューブのアクティブストップにより、ネジの保持が速く確実になり、サイクルの信頼性が向上します。
• 空気制御で締付圧を調整可能で、反力を最小限に抑えます。
• ノズルスリーブは分解後に交換可能で、保守が容易です。
• 自動ネジ吹き機能により、手動でのネジ取り外し作業を不要にします。
• 安定したネジ吸引により、締付け中の干渉を防止します。
• インテリジェントドライバーおよびトルクアームと統合することで、生産工程での締付数量、締付順序、締付品質の制御とトレーサビリティが可能です。

製品構造
ページの図解には、統合型ハンドヘルドアセンブリとネジ供給・締付けのための真空／ノズル配置が示されています。

製品パラメータ

• モジュール種別

...

... トルク範囲 0.6~12Nm 一体型ハンドヘルド締め付けモジュールは、トルクアームと一緒に使用することで、手動操作ステーションでの自動ねじ締めを実現し、オペレータがねじを扱う必要がなくなります。スマート電動トルクドライバーと組み合わせることで、ねじの本数や締め付け結果を追跡することができます。 製品の利点 構造の統合 - 構造がコンパクトで、ガスと電気のレイアウトがシンプルで、フォースアームの取り付けと固定が便利です； 共同高品質 - ノズルの交換はより便利であり、ノズルの袖の部品は分解された後取り替えることができる； - ...

... 概要

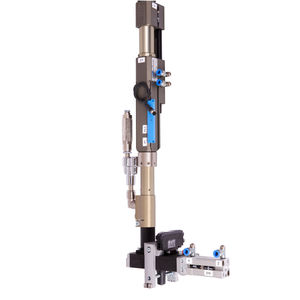

SER と SEB の固定式ドライバーはモジュラー式の産業用ねじ締めユニットで、自動供給機構を備えています。SER はドライバーストロークを持ち、供給はスライドやロボットで外部から行います。SEB は供給ストロークを内蔵します。両モデルは短いサイクルタイムでの完全自動組立工程への組み込みに適しています。

柔軟な駆動コンセプト
両機種は空気式駆動または電子制御の EC モーターに対応しています。EC モーターにはトルク・回転角の動的トランスデューサを組み込め、オプションで冗長トランスデューサも選択可能です（VDI/VDE ...

... 製品概要
固定式ドライバー SEV は、深部や手の届きにくい箇所でプロセスに対して安定したねじ締めを行うための装置です。密閉設計と耐摩耗表面により、無給油のドライ運転時でも長寿命と長いメンテナンス間隔を実現します。駆動は空圧または EC モーターが選択可能で、自動供給に対応しています。

主な特徴

• 真空技術を用いたねじ締めスピンドル：深部や埋め込み位置へのアクセス対応
• 自動供給システムと互換（締付中給給／スイベルアーム原理）
• ねじ・ピンの自動給送対応
• 干渉縁（障害）最大約150

...

... 概要
SER‑LおよびSEV‑Lの固定式締付システムは、軽量ロボットおよび協働ロボットとの組み込みを目的に設計されています。両モデルとも電動駆動および自動ビス供給機構を備えており、SEV‑Lは埋め込みや届きにくいビス位置に対応するための真空機能をオプションで提供します。コンパクトで軽量な設計により、ヒトとロボットの協調作業や自動化組立工程への統合が可能です。

設計と用途
スイベルアーム（振り子）原理により、締付け中の供給が可能で、サイクルタイムの短縮とシャンク荷重の大きいネジの確実な取り扱いを実現します。完全自動のビス供給アプリケーションや、コボット／ロボットアダプタへの搭載に適しています。

特長

• 軽量ロボットおよび共存するHRCアプリケーション向け
• シャンク荷重の大きいネジに対応
• 埋め込み位置用の真空機能オプション（SEV‑L）
• スイベルアーム原理：締付け中の供給が可能
• 自動供給および電動駆動

技術データ（SEV‑L ...

... 製品概要
スクリューを吹送でツールヘッドアッセンブリへ供給し、バキュームチューブが各スクリューを保持してワーク表面へ提示します。ねじ落下防止と迅速なトラブルシューティングを目的に設計され、360°および90°の障害物がある姿勢での使用に対応します。狭隘な組立部位での高アクセス締結に適しています。

主な機能

• 供給中および提示時のスクリューの保持（アクティブグリップ）
• 確実なピックアップと保持を実現するバキューム吸着
• 狭隘・障害物のある締結点への高い到達性
• 組立要件に合わせて調整可能な押し込み力
• ピックアップ確認のための吸着検出機能
• 稼働停止時間を短縮する迅速なトラブルシューティング

設計と動作
バキュームチューブの直径はねじ頭径に合わせて選定でき、最適なシールと提示を実現します。吹送機構がスクリューをツールヘッドへ供給し、バキュームチューブがスクリューを固定してワークに提示します。押し込み力は調整可能で、吸着検出によりピックアップの有無を確認します。360°および90°の障害物姿勢での安定動作を想定して設計されています。

用途と適用条件
障害物のある状況やアクセスが制約されるポイント向けに設計されています。主な用途：自動車組立、自動車部品、モーター制御、パワーバッテリー組立、民生用電子機器、白物家電。ねじ落下防止と確実なピックアップ確認が必要な工程に推奨されます。

関連モデル／シリーズ

• AIV-AT
• ASG
• AOV
• APP
• APP-Q

仕様／製品データ

• 型式：AIV-AT
• 商品名：Internal

...

... 製品概要
工具ヘッドへねじを供給し即座に締付け可能とする自動ねじ供給モジュール。気圧低下時の落下防止機構および迅速なトラブルシューティング手順を備えます。4つの主要な作動条件に対応し、複数のねじ形式と互換性があります。

主なポイント

• コンパクト設計
• 軽量
• コスト効率の良い統合
• 迅速なトラブル対応

製品の特徴と利点

• 幅広い用途に適用
• 密集した組立に対応する中心間距離の短さ
• シリンダ、アクチュエータ、多軸ロボットへの容易な統合を可能にする軽量構造
• 自動化とサイクルタイムを最適化し迅速な締付けを実現
• フルストロークのねじガイドによる安定した供給
• 安定した稼働性能

構造
内部・外部の組立図、部品配置、取り付けインターフェースを示す図で、統合と保守を支援します。

適用条件
推奨設置方向、作動姿勢、環境考慮事項を示す図や画像により、安定稼働のための指針を提供します。

システム構成
供給ホッパー、アクチュエータ、締付け工具との連携ポイントを示す図で、自動化された供給・締付けワークフローを説明します。

関連モジュール／モデル

• ASG
• AIV-AT
• AOV
• APP
• APP-Q

関連アプリケーション

• 自動車
• 自動車部品
• モータ制御
• パワーバッテリー
• 民生用電子機器
• 白物家電

技術仕様

• Brand:

...

... 製品概要
APPシリーズは、真空チューブを用いて所定位置でねじやナットを吸着するアクチュエータです。ブローフィードが使用できない場合や、ブローフィード不適合の締結部品に適しています。

主な特長

• ねじ・ナットの真空チューブ吸着方式
• 位置ずれ吸収のためのフローティング設計
• 内締め（インナードライブ）および外締め（アウタードライブ）ねじに対応
• ピック＆プレース／供給の要件に合わせた複数のアクチュエータバリアント
• 低い運用コスト

製品ハイライト

• インナードライブねじ：4種類に対応
• アウタードライブねじ：3種類に対応
• 真空チューブ最大突出行程：198

...
