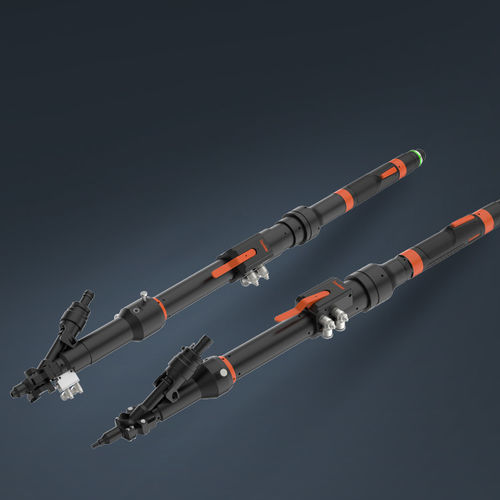

手動式ねじ部材

半自動手持ち電動式

製品概要
統合型ハンドヘルド締付モジュールは、手動または半自動の作業ステーションでトルクアームと併用し、ネジの供給と締付けを自動化してオペレータの手作業を低減するために設計されています。インテリジェントな電動トルクドライバーと組み合わせることで、ネジのカウントや締付結果の追跡が可能です。表示される総トルク範囲：0.3~15Nm。

製品の利点

• コンパクトな構造と簡素化された空気・電気系の配置により、トルクアームへの取り付け・固定が容易です。
• ビットのアクティブストップとネジ吸引チューブのアクティブストップにより、ネジの保持が速く確実になり、サイクルの信頼性が向上します。
• 空気制御で締付圧を調整可能で、反力を最小限に抑えます。
• ノズルスリーブは分解後に交換可能で、保守が容易です。
• 自動ネジ吹き機能により、手動でのネジ取り外し作業を不要にします。
• 安定したネジ吸引により、締付け中の干渉を防止します。
• インテリジェントドライバーおよびトルクアームと統合することで、生産工程での締付数量、締付順序、締付品質の制御とトレーサビリティが可能です。

製品構造
ページの図解には、統合型ハンドヘルドアセンブリとネジ供給・締付けのための真空／ノズル配置が示されています。

製品パラメータ

• モジュール種別 | トルク範囲 | 作業条件 | 真空チューブのストローク
• Blow Screw - Handheld | 0.6~6Nm | 半自動または手動ステーション | L30 / L50mm
• Normal Vacuum - Handheld | 1~12Nm | 半自動または手動ステーション | H60 / H100mm

技術仕様

• 製品名：ハンドヘルド締付モジュール
• 総トルク範囲（バナー）：0.3~15Nm
• モジュールのバリエーションとトルク範囲：Blow Screw - Handheld：0.6~6Nm；Normal Vacuum - Handheld：1~12Nm
• 作業条件：半自動または手動ステーション；様々な製品条件に適応可能
• 真空チューブのストローク：L30/50mm（Blow Screw）；H60/H100mm（Normal Vacuum）
• 空気制御による締付圧調整で反力を最小化
• ビットのアクティブストップと吸引チューブのアクティブストップにより、迅速で確実なネジ取り扱いと耐久性向上を実現
• ノズル交換が容易；ノズルスリーブは分解後に取り外し可能
• 自動ネジ吹きに対応し、手動でのネジ取り外しを省略可能
• トルクアームおよびインテリジェント電動トルクドライバーと統合し、ネジ数・締付結果の追跡、締付数量/順序/品質の制御が可能
