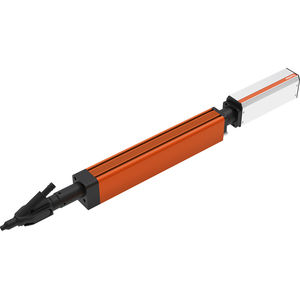

一体モジュールねじ部材

... 製品概要

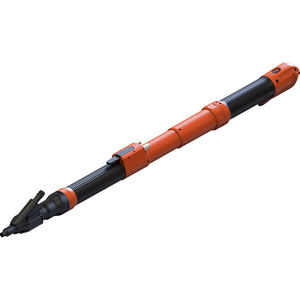

統合型ハンドヘルド締付モジュールは、手動または半自動の作業ステーションでトルクアームと併用し、ネジの供給と締付けを自動化してオペレータの手作業を低減するために設計されています。インテリジェントな電動トルクドライバーと組み合わせることで、ネジのカウントや締付結果の追跡が可能です。表示される総トルク範囲：0.3~15Nm。

製品の利点

• コンパクトな構造と簡素化された空気・電気系の配置により、トルクアームへの取り付け・固定が容易です。
• ビットのアクティブストップとネジ吸引チューブのアクティブストップにより、ネジの保持が速く確実になり、サイクルの信頼性が向上します。
• 空気制御で締付圧を調整可能で、反力を最小限に抑えます。
• ノズルスリーブは分解後に交換可能で、保守が容易です。
• 自動ネジ吹き機能により、手動でのネジ取り外し作業を不要にします。
• 安定したネジ吸引により、締付け中の干渉を防止します。
• インテリジェントドライバーおよびトルクアームと統合することで、生産工程での締付数量、締付順序、締付品質の制御とトレーサビリティが可能です。

製品構造
ページの図解には、統合型ハンドヘルドアセンブリとネジ供給・締付けのための真空／ノズル配置が示されています。

製品パラメータ

• モジュール種別

...

... 概要
本ハンドヘルド高速交換締付モジュールは、着脱可能なメスヘッドを装着して各種ねじを締付けできます。型式変更が頻繁なラインや、複数ねじ仕様を含む組立工程向けに設計されています。トルク範囲：0.3〜15 Nm。

製品の利点

• 迅速なモデル切替を可能にする統合型クイックチェンジ機構
• 治具・切替コストの低減
• 摩耗部品を個別交換でき、ダウンタイムを低減
• マルチプロダクトラインおよび頻繁なバリアント切替に対応
• 各種組立機での汎用利用が可能
• 標準ねじおよび六角ねじに対応
• 将来的な拡張を見据えたスケーラブル設計
• ねじ吸着（真空）監視により締結部品の落下を防止
• システム全体のモデル移行時も構造的安定性を確保
• 工程の端から端までの制御性と統合を実現

関連適用事例

• 新エネルギー車分野

...

... 製品概要
モジュール本体とガンヘッドの構造を簡素化し、寸法と重量を低減しました。シリンダー圧力方式を採用し、締め付け押付力の調整をより簡便かつ信頼性の高いものにしています。外部スプリングを廃止して摩耗部品のメンテナンス負荷を低減し、前方/後方の取り付けに対応して現場条件に柔軟に対応します。

製品の利点

• シリンダー圧力調整により安定した再現性のある押付力制御を実現。
• 構造最適化によりネジ吸引配管の支持性が向上し、複雑な作業条件向けのオプション機能に対応。
• 前向き／後向き取り付けに対応し、設置制約に柔軟に対応可能。
• 大型容量の真空フィルターを備えた真空モジュールは、メンテナンス周期を延長し安定した真空値を提供。
• モジュールおよびノズルの小型化により自重低減を実現。外部スプリングを廃止し摩耗部品のメンテナンスを低減。
• 12

...

... 製品概要
電動締付モジュールは、従来の統合型空圧締付工具に代わり、電動／サーボ駆動を用いてねじ締めの自動化を実現します。主要な工程パラメータをリアルタイムに監視し、ワーク高さの違いや特殊な作業条件に柔軟に対応します。

製品の利点

• 全工程の監視：PLCによる情報連携で速度、移動量、トルク、圧力、時間を含む全要素の相互制御とリアルタイム監視を可能にします。
• 異常締付検出：インテリジェントドライバーと組み合わせることで、浮きネジ、ねじ山滑り、ねじ欠損などの異常を検出し、不良品の流出を防止します。
• 正確な押付力制御：締付け時の衝撃を抑えた軸力の精密制御によりねじ山を保護します。回避高さは可変で、吸着パイプは可動範囲内の任意位置で停止可能です。
• 締付効率の向上：サーボ電動駆動により、従来モジュール比でねじ供給速度が約20%向上します。
• 省エネルギー：空圧部品を削減することで空気消費量を約24%削減します。バキュームモジュールは、顧客供給の真空空気とブレーキエアのみを必要とします。

製品構成
製品ページの構成図は、コンポーネントの配置および機械的レイアウトを示し、導入計画に役立ちます。

技術仕様

• トルク範囲：0.3〜35

...

... トルク範囲：0.6~15Nm 統合締め付けモジュールシリーズは、3軸モジュール、協働ロボット、産業用ロボットと組み合わせて使用することで、全自動ねじ締めを実現します。これは、釘供給機を介して自動的にガンヘッドまたは受信テーブルにネジを吹き込むことによって行われます。 製品の利点 構造統合 - 構造がコンパクトで、ガスと電気のレイアウトが簡単で、現場スペースが節約できる； - 複雑な作業条件に適用できる； - より軽量（20-30％削減）、5Kgロボットに適用； コラボレーティブな高品質 - 特許を取得した設計と特殊な構造により、スクリュー吸引チューブはスクリュー吸引のためにスクリューピック位置で停止することができます； - ...

... トルク範囲 0.6~12Nm 一体型ハンドヘルド締め付けモジュールは、トルクアームと一緒に使用することで、手動操作ステーションでの自動ねじ締めを実現し、オペレータがねじを扱う必要がなくなります。スマート電動トルクドライバーと組み合わせることで、ねじの本数や締め付け結果を追跡することができます。 製品の利点 構造の統合 - 構造がコンパクトで、ガスと電気のレイアウトがシンプルで、フォースアームの取り付けと固定が便利です； 共同高品質 - ノズルの交換はより便利であり、ノズルの袖の部品は分解された後取り替えることができる； - ...

... 概要
SER と SEB の固定式ドライバーはモジュラー式の産業用ねじ締めユニットで、自動供給機構を備えています。SER はドライバーストロークを持ち、供給はスライドやロボットで外部から行います。SEB は供給ストロークを内蔵します。両モデルは短いサイクルタイムでの完全自動組立工程への組み込みに適しています。

柔軟な駆動コンセプト
両機種は空気式駆動または電子制御の EC モーターに対応しています。EC モーターにはトルク・回転角の動的トランスデューサを組み込め、オプションで冗長トランスデューサも選択可能です（VDI/VDE ...

... 製品概要
スクリューを吹送でツールヘッドアッセンブリへ供給し、バキュームチューブが各スクリューを保持してワーク表面へ提示します。ねじ落下防止と迅速なトラブルシューティングを目的に設計され、360°および90°の障害物がある姿勢での使用に対応します。狭隘な組立部位での高アクセス締結に適しています。

主な機能

• 供給中および提示時のスクリューの保持（アクティブグリップ）
• 確実なピックアップと保持を実現するバキューム吸着
• 狭隘・障害物のある締結点への高い到達性
• 組立要件に合わせて調整可能な押し込み力
• ピックアップ確認のための吸着検出機能
• 稼働停止時間を短縮する迅速なトラブルシューティング

設計と動作
バキュームチューブの直径はねじ頭径に合わせて選定でき、最適なシールと提示を実現します。吹送機構がスクリューをツールヘッドへ供給し、バキュームチューブがスクリューを固定してワークに提示します。押し込み力は調整可能で、吸着検出によりピックアップの有無を確認します。360°および90°の障害物姿勢での安定動作を想定して設計されています。

用途と適用条件
障害物のある状況やアクセスが制約されるポイント向けに設計されています。主な用途：自動車組立、自動車部品、モーター制御、パワーバッテリー組立、民生用電子機器、白物家電。ねじ落下防止と確実なピックアップ確認が必要な工程に推奨されます。

関連モデル／シリーズ

• AIV-AT
• ASG
• AOV
• APP
• APP-Q

仕様／製品データ

• 型式：AIV-AT
• 商品名：Internal

...

... 製品概要
工具ヘッドへねじを供給し即座に締付け可能とする自動ねじ供給モジュール。気圧低下時の落下防止機構および迅速なトラブルシューティング手順を備えます。4つの主要な作動条件に対応し、複数のねじ形式と互換性があります。

主なポイント

• コンパクト設計
• 軽量
• コスト効率の良い統合
• 迅速なトラブル対応

製品の特徴と利点

• 幅広い用途に適用
• 密集した組立に対応する中心間距離の短さ
• シリンダ、アクチュエータ、多軸ロボットへの容易な統合を可能にする軽量構造
• 自動化とサイクルタイムを最適化し迅速な締付けを実現
• フルストロークのねじガイドによる安定した供給
• 安定した稼働性能

構造
内部・外部の組立図、部品配置、取り付けインターフェースを示す図で、統合と保守を支援します。

適用条件
推奨設置方向、作動姿勢、環境考慮事項を示す図や画像により、安定稼働のための指針を提供します。

システム構成
供給ホッパー、アクチュエータ、締付け工具との連携ポイントを示す図で、自動化された供給・締付けワークフローを説明します。

関連モジュール／モデル

• ASG
• AIV-AT
• AOV
• APP
• APP-Q

関連アプリケーション

• 自動車
• 自動車部品
• モータ制御
• パワーバッテリー
• 民生用電子機器
• 白物家電

技術仕様

• Brand:

...

... 概要
AOV 外部駆動式真空モジュールは、ねじをツールヘッドへブローフィードします。スリーブの真空吸着システムにより、整列したねじをワーク表面へ供給します。径方向のフローティング機構は外部干渉後に能動的に再センタリングし、挿入および締め付け時の偏心を補正します。

主要機能

• ねじの位置合わせ補助
• 確実なピックアップのための真空吸着
• 供給時の障害物への耐性
• 偏心補正のための径方向フローティング
• 迅速なトラブルシューティングと復旧

製品特長と利点

• フローティング設計：穴入口および締め付け時の一定の偏心に適応し、外的撹乱後に自動的に再センタリングして正確な供給を維持します。
• 押付力調整：異なるねじ種や締め付け要件に合わせて押付力を調整可能です。
• 吸着検出：真空状態を監視し、確実なピックアップを保証して供給ミスを低減します。
• 障害物耐性：軽微な詰まり発生時でも作業継続または迅速な復旧が可能です。

構造 ...

... 製品概要
APPシリーズは、真空チューブを用いて所定位置でねじやナットを吸着するアクチュエータです。ブローフィードが使用できない場合や、ブローフィード不適合の締結部品に適しています。

主な特長

• ねじ・ナットの真空チューブ吸着方式
• 位置ずれ吸収のためのフローティング設計
• 内締め（インナードライブ）および外締め（アウタードライブ）ねじに対応
• ピック＆プレース／供給の要件に合わせた複数のアクチュエータバリアント
• 低い運用コスト

製品ハイライト

• インナードライブねじ：4種類に対応
• アウタードライブねじ：3種類に対応
• 真空チューブ最大突出行程：198

...

... 製品概要
APP-Qシリーズは、単一工程の締付作業で汎用的なねじ処理が求められる用途向けに設計されています。自動クイックチェンジヘッドにより、1セットの締付ツールで複数のねじ仕様を手作業で交換することなく対応できます。

主な特長と利点

• ダウンタイムを短縮する迅速なヘッド交換
• 幅広いねじ種に対応
• 単一ステーション組立での高い作業効率
• 締付作業の多用途対応
• 迅速な構成変更が可能なクイックチェンジヘッドモジュール
• 標準的な締付システムとの高い互換性

性能と寸法
対応ねじ種：7種類
ねじ最大外径：8 ...

... Techmanの協働ロボット用ねじ締めユニット これは、Techmanの協働ロボットに取り付け可能なねじ締めユニットです。標準の高精度NXドライバーにより、多様なねじ締めとデータ収集が可能です。締め付け設定とセットアップは、TMflowプログラミングソフトウェアで簡単に行えます。 - EMC指令、低電圧指令、RoHS指令のCEマーキング要件を満たしています。 用途: - 人との協働を通じて生産性を向上させる。 - 生産ラインでの社会的距離を確保する。 - 安全柵のスペースがない場合に自動化が必要な場合。 - ...
