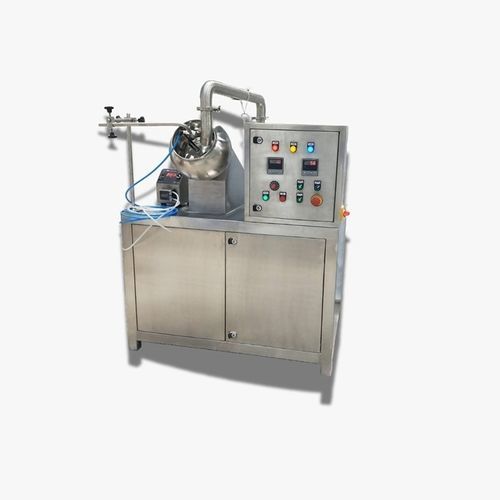

実験用塗工機

フィルム コーティング用製薬用印章用

概要
錠剤コーティング機（ピルコーター、従来型コーティングパンとも呼ばれる）は、実験室から生産規模までの錠剤・ピルのコーティング用に設計されています。カスタム製作のcGMPモデルは、精密なスプレーシステム、制御された乾燥、衛生的な構造を備え、均一なコーティング、最小限の被覆損失、高いプロセス効率を実現します。

主な特徴

• 能力：6"〜72"のコーティングパンを備えた実験室〜生産モデル。
• 構造：食品グレードのステンレス鋼 SS316 / SS304；製品接触部：SS316L（cGMP準拠）。
• 均一なコーティングのための精密なパン速度制御（VFD）。
• 自動遮断機能付きの統合ホットエアブロワーと、デジタルPIDによる入口空気温度制御。
• 粉塵低減のための湿式スクラバー付き排気ブロワー（オプション）。
• 溶液供給を制御するための精密スプレーガンを備えたパーラスタルティックポンプ；調整可能なスプレーガンマウントスタンド。
• 撹拌機付きの溶液調製容器とキャスター付きトロリー（オプション）。
• フィルムコーティング、シュガーコーティング、 水系コーティングに対応；腸溶性、ゼラチン、圧縮、制御放出コーティングをサポート。

モデルと構成

• 実験室用モデル：2 kgおよび5 kg（パンサイズ 6", 12", 15"）、R&Dおよび試験バッチに最適。
• 24"モデル：小規模商用／パイロット生産（典型生産量 200–300 kg/日）。
• 36"モデル：中規模生産（典型生産量 400–500 kg/日）。
• 48"モデル：大規模バッチ生産（典型生産量 1000–1500 kg/日）。
• 72"およびそれ以上の大口径パンは、より高い能力向けに提供可能（モデルにより数百kg規模のバッチまでスケール可）。

標準技術表
Sr no | パンサイズ（インチ） | 作業容量（kg） | バッフル数 | パン材質 | 本体および他の部品材質 | 主モーター (HP) | ブロワーモーター (HP) | ヒーター (kW) | パーistalticポンプ | 溶液タンク（撹拌付） | 電源 | 消費電力 (kWh)
1 | 6 | 0.2-0.5 | 3 | SS316 | SS304 | 0.25 | 0.5 | 0.9 | Yes | Optional | Three Phase 415 V | 1.2
2 | 12 | 2-4 | 3 | SS316 | SS304 | 0.25 | 0.5 | 1.5 | Yes | Optional | Three Phase 415 V | 1.7
3 | 15 | 10-15 | 3 | SS316 | SS304 | 0.5 | 0.5 | 2.3 | Yes | Optional | Three Phase 415 V | 2.5
4 | 18 | 20-25 | 3 | SS316 | SS304 | 0.5 | 0.5 | 2.3 | Yes | Optional | Three Phase 415 V | 2.5
5 | 24 | 30-40 | 3 | SS316 | SS304 | 1 | 0.5 | 3 | Yes | Optional | Three Phase 415 V | 4
6 | 30 | 60-90 | 3 | SS316 | SS304 | 1 | 0.5 | 3 | Yes | Optional | Three Phase 415 V | 6
7 | 36 | 90-120 | 4 | SS316 | SS304 | 2 | 0.5 | 4.5 | Yes | Optional | Three Phase 415 V | 6
8 | 42 | 120-150 | 6 | SS316 | SS304 | 3 | 1 | 6 | Yes | Optional | Three Phase 415 V | 6
9 | 48 | 150-180 | 6 | SS316 | SS304 | 5 | 2 | 9 | Yes | Optional | Three Phase 415 V | 11
10 | 60 | 200-250 | 8 | SS316 | SS304 | 7.5 | 2 | 9 | Yes | Optional | Three Phase 415 V | 11
11 | 72 | 350-400 | 8 | SS316 | SS304 | 7.5 | 3 | 18 | Yes | Optional | Three Phase 415 V | 20

制御、安全性および計装

• パン速度はVFD制御、入口空気温度はデジタルPID制御。
• コントロールパネル機能：主電源オン/オフ、パンのオン/オフ＆速度制御、ブロワーのオン/オフ、ヒーターのオン/オフ、パーistalticポンプのオン/オフ、溶液タンク撹拌機のオン/オフ。
• パンRPMと温度のリアルタイム表示；プロセス監視および過負荷保護。
• 非常停止（マッシュルーム型）および適用される安全基準に準拠した電気設計。

空気処理とろ過

• プレフィルトレーションを備えた最適化された空気処理システム；より高いGMP要件向けにHEPAろ過をオプションで提供可能。
• 統合ホットエアブロワー；粒子および蒸気を制御するためのオプションの排気ブロワーと湿式スクラバー。

適用例

• 医薬品、ニュートラシューティカル、アーユルヴェーダ錠剤・ピルのコーティング（フィルムコート、シュガーコート、腸溶、ゼラチン、圧縮および制御放出コーティング）。
• R&D試験、パイロット生産および本格的な商業生産。

ドキュメントおよびバリデーションサポート
提供可能なドキュメント：機器マニュアル、GA図面、電気図面、材料仕様書および試験報告書。追加のDQ/IQ/OQ/PQサポートは要求に応じて提供可能（顧客のバリデーション手順に従う）。

技術仕様

• 製品名：錠剤コーティング機（cGMPモデル利用可）。
• Manufacturer: Wecan Engineering Solutions.
• パンサイズ：6"〜72"（表に記載の標準サイズ）。
• バッチ容量：実験室 (0.2–0.5 kg) から生産 (72"パンで作業容量 350–400 kg/バッチ；スループットはモデルに依存)。
• 材料：接触部はSS316L；非接触部はSS304またはSS304でクラッドされたMS。
• バッフル：パンサイズにより3–8（表参照）。
• 駆動 & モーター：パン速度のVFD制御；主モーターは0.25 HP（実験室）から7.5 HP（大モデル）まで；ブロワーモーターは0.5–3 HP。
• 加熱：モデルにより約0.9 kWから18 kWまでの加熱容量。
• パーイスタルティックポンプ：標準（速度制御）；調整可能なマウント付きスプレーガンを供給。
• 溶液調製：撹拌機付きタンク；ポンプ＆タンク用のキャスター付きトロリーが利用可能。
• 電源：通常は三相415 V；モデルごとの消費電力値は表参照。
• オプション：HEPAろ過、排気/湿式スクラバー、カスタム自動化レベル、プロセス要件に応じたカスタムパンサイズおよび材料。
