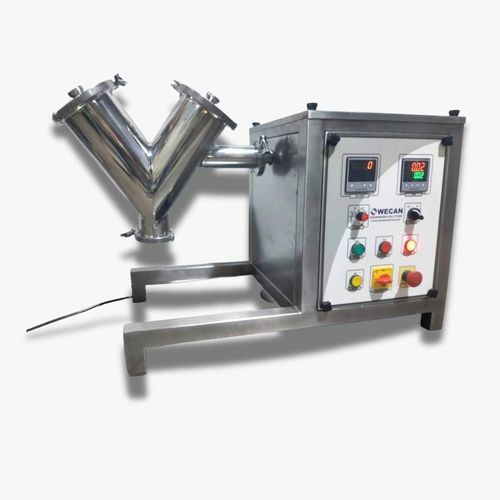

顆粒剤用バッチ・ブレンダー V Cone

壊れやすいもの用粉末バラ物用

製品概要
Vコーンブレンダー（V Cone Blender）は、乾燥粉体および顆粒の均一で低せん断・汚染低減の混合を目的に設計されています。医薬品、ニュートラシューティカル、食品、化学産業に適合。研究開発用ラボ機から生産規模まで、GMP準拠の構造で提供可能です。

主な特長

• 容量範囲：ラボモデルから最大5000 kgの生産バッチまで
• 製品接触材質：SS316（cGMP用途はSS316L対応可）
• 非接触部材質：SS304またはSS304被覆の軟鋼
• VFDによる可変速制御、デジタルタイマーで再現性のある運転
• 内面研磨仕上げと洗浄しやすい形状で衛生管理に対応
• 安全手すりとインターロック、非常停止装置；標準はプッシュボタン操作盤
• 排出オプション：TC端末、バタフライバルブ（6" / 10"）、要望により空圧排出

モデルと典型容量

• ラボスケール：2 kg、5 kg、10 kg（総容量：6 L / 15 L / 30 L）
• 生産スケール：100 kg（300 L 総量）、200 kg（600 L 総量）、500 kg（1500 L 総量）
• 最大5000 kg/バッチまでのカスタムおよび大容量対応可

典型的な機械仕様（概要表）
Sr. No. | Gross Volume (L) | Working capacity (kg) | Product Contact Parts | Non-Contact Parts | Main Motor Power (HP) | Overall Dimensions (mm) LxWxH | Blending Speed (RPM) | Machine Weight (kg) | Power Supply | Avg. Power Consumption (kWh)
1 | 6 / 15 / 30 | 2 / 5 / 10 | SS316 | SS304 | 1 HP | 350x600x900 | 3 - 25 | 90 | Single Phase | 0.75
2 | 300 | 100 | SS316 | SS304 | 5 HP | 1500x1000x1300 | 3 - 20 | 210 | Three Phase | 3.7
3 | 600 | 200 | SS316 | SS304 | 7.5 HP | 1600x1200x1400 | 3 - 15 | 350 | Three Phase | 5.5
4 | 1500 | 500 | SS316 | SS304 | 15 HP | 1700x1300x1900 | 3 - 10 | 850 | Three Phase | 11

動作原理
Vコーンブレンダーはタンブリング／拡散の原理で動作します。V字容器が水平軸で回転し、材料が常に分割・再結合することで拡散混合を促進します。これにより、内部攪拌子を用いずに均一な混合が得られ、せん断が少なく製品の損傷や汚染リスクを低減します。

用途

• 医薬品の有効成分および賦形剤（GMP規制プロセス）
• ニュートラシューティカル配合および食品原料の混合
• 化学粉体、化粧品粉体、特殊粉体
• 壊れやすい、吸湿性、高体積比の材料

安全・制御・オプション

• インターロック付き安全手すりと非常停止
• 標準はプッシュボタン操作盤；PLC＋HMIや自動化オプションあり
• VFD速度制御、デジタルタイマー、再現性のあるサイクル設定
• 工具不要のアクセスパネル、モジュラー部品、クイックディスコネクト継手で保守性向上
• オプションの空圧排出、材料別カスタマイズ、表面仕上げの指定対応

追記事項
仕様はバルク密度、材料特性および顧客要件により変動します。cGMP対応モデルは通常SS316Lを製品接触部に使用し、内面を研磨して衛生的な洗浄を実現します。

技術仕様

• 材料：製品接触部はSS316/SS316L；非接触部はSS304またはSS304被覆のMS
• 代表容量：2、5、10、100、200、500 kg（カスタムサイズ可）
• 総容量例：6 L、15 L、30 L、300 L、600 L、1500 L
• モーター出力例：1 HP（ラボ）、5 HP、7.5 HP、15 HP（生産）
• 排出口タイプ：TC端末、バタフライバルブ（6" / 10"）、空圧オプション
• 混合速度範囲：機種により概ね3–25 RPM
• 電源：小型は単相、製造機は三相
• GMP特徴：内面研磨、衛生設計、洗浄容易、インターロック
• 制御：標準はプッシュボタン；PLC＋HMIはオプション；VFD速度制御あり
• 保守：工具不要のアクセスパネルとモジュラー部品で迅速な整備が可能
