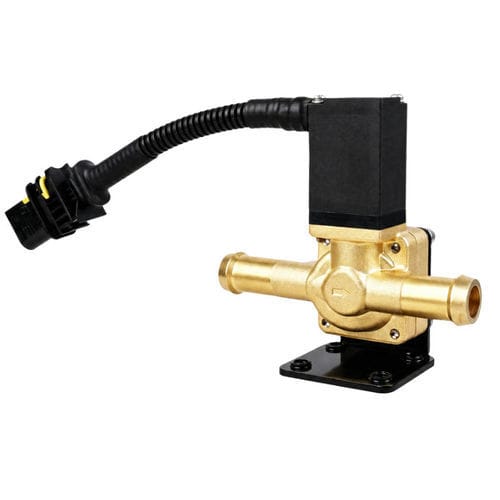

直動式電磁弁 WL109531

お湯用化学製品用コンパクト

製品概要
車両用の選択触媒還元（SCR）システム向けSCR電磁弁、型番WL109531（Weilong Technology）。ディーゼル排気液（DEF/AdBlue）を排気流へ計量供給するために設計され、電気信号を機械的な弁動作に変換します。高温・振動・屋外環境での使用に対応した構造です。

主な特長

• 高速応答と精密なDEF流量制御を実現する電磁駆動。
• 高温・耐腐食性を考慮した材料選定（銅コイル、ステンレスプランジャ、耐熱ハウジング）。
• 長寿命と連続運転信頼性を確保するシール設計。
• 低消費電力、耐水・耐塵仕様や防振設計（車載用途対応）。
• コンパクトなフランジ取付設計。OEM対応・カスタマイズ可能。

製品概要詳細
WL109531はDC12VおよびDC24Vシステム向けに精密な計量を提供し、低消費での迅速な切替を実現します。サイズ、流量、デューティサイクル、取付方式、コネクタ仕様のバリエーションによりOEM組込みやアフターマーケット交換に対応します。

用途

• SCRシステムにおけるDEF/AdBlueの計量供給
• 大型トラック、商用バス
• 建設機械、農業機械
• 産業用ディーゼル発電機やその他のディーゼル機器

動作原理
電磁弁は車両のECUからの信号を受け、短時間で開閉して所定量のDEFを排気流に計量注入し、NOxをN2およびH2Oに還元する触媒反応を促します。

長所と短所

• 長所：精密な噴射、高速応答、低消費電力、コンパクトな統合性、適切な材料での高耐久性；排出規制対応に寄与します。
• 短所：DEF品質や結晶化に敏感であること、寒冷地では上流での加熱が必要なこと、SCRシステムは構成が複雑でメンテナンス増加の可能性があること。

トラブルシューティング - よくある故障と対処法

• 作動しない：供給電圧、コイル抵抗、電気配線、ECU出力信号を確認してください。
• 噴射不良：弁の固着、結晶化、フィルタ/ノズルの目詰まり、供給圧不足が原因となることがある；清掃または部品交換、ポンプ性能の確認を行ってください。
• 応答遅延：汚染、プランジャ損傷、電圧不安定が原因；内部清掃、損傷部品の交換、電圧の安定化を実施してください。
• 過熱：過電圧、過度のデューティサイクル、コイル絶縁劣化が原因；定格電圧とデューティを確認し、損傷コイルは交換してください。
• 漏れ：シール摩耗、接続緩み、ハウジング損傷または過圧；シール交換、接続締め直し、ハウジング修理/交換および圧力調整を行ってください。

製品データ（主要項目）
Brand: Weilong Technology
Model Number: WL109531
Rated Voltage: DC12V or 24V
Rated Power: 10–15 W
Working Pressure Range: 0.01–0.3 mPa
Port Gate: 10 mm
Stroke: 3–6 mm (カスタマイズ可)
Reset Time: 1 s ON / 3 s OFF
Service Life: 約200,000サイクル
Certification: CE, RoHS, ISO9001
Material: valve copper (coil copper, stainless plunger)
Lead Wire Length: 200 mm
Installation: flange
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
Thread Depth: /
Payment Term: TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 days
Port of Loading: Shenzhen

FAQ - 選択

• SCR電磁弁は何をする部品ですか？ AdBlue/DEFを排気流へ計量注入し、NOx低減反応を開始します。
• SCR電磁弁はなぜ故障しますか？ 主な原因は結晶化/詰まり、腐食、電気的故障、機械的汚染などです。
• 詰まったSCR電磁弁は清掃できますか？ 軽度の結晶化は温水や超音波で除去できる場合があるが、シールや電子部品の損傷は交換が必要です。
• 電磁弁に加熱は必要ですか？ 電磁弁自体は排気の高温部に配置されることが多いが、寒冷地では供給側の配管やモジュールで凍結対策（加熱）が必要です。
