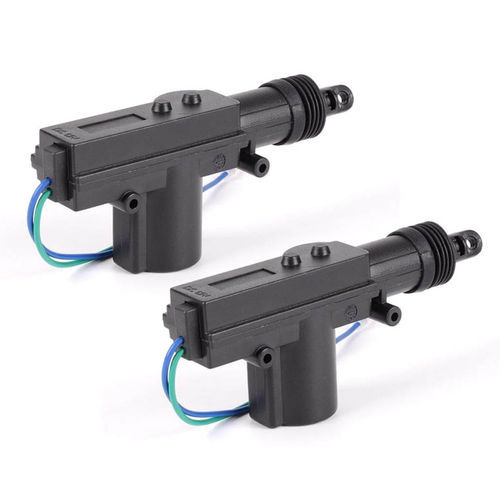

電動アクチュエータ WL800

リニアロータリーポリマー

概要 WL800 車両用ドアアクチュエーターは、電気信号を機械的動作に変換し、リモートキー、ドアスイッチ、スマートエントリシステムでドアを施錠/解錠します。ドアパネル内部に搭載される設計で、モーター、ギア、リンク機構を内蔵し、静音で繰り返し安定した動作を提供します。セントラルロッキング、アラーム、キーレスエントリモジュールとの統合を想定しています。

主要部品と機能 本体は低消費のDCモーター、ギアトレイン、ロッド/リンク、密閉されたABSハウジングで構成されます。WL800の現行設計は耐食性部品と位置フィードバックを備え、ECUとの高精度な連携を可能にします。取り付けはドア内側のネジ固定が標準です。

特徴と利点

• リモートキーやスマートエントリでの施錠/解錠により操作性向上
• 全ドア同時施錠/解錠を可能にするセントラルロッキング対応
• 高速応答と安定した動作により車両の使い勝手を向上
• 盗難防止システム、リモート始動、車両ECUとの互換性
• ドア内取り付けに適したコンパクト形状と標準配線長で作業性良好

故障事例とトラブルシューティング 典型的な故障はモーター焼損、樹脂ギア摩耗、機械的な固着、汚染、配線不良、ヒューズ切れ、リレー故障などです。点検手順:

• 1. リモコン/キーを確認：電池交換および送信機の動作確認。
• 2. セントラルロッキング回路のヒューズとリレーを点検し、異常があれば交換。
• 3. 施錠/解錠操作時の音を確認：動作せず音だけなら機械損傷、無音なら電源/モーターの問題。
• 4. ドアパネル裏の配線・コネクタを点検し、緩み・断線・腐食を確認；マルチメータで電圧確認。
• 5. 定格電圧を印加してアクチュエータをベンチテストし、モーター故障と配線/制御故障を切り分け。
• 6. ロッド、リンク、クリップの曲がり、脱落、障害物を確認；固着部を潤滑。
• 7. 複数ドアが故障する場合は、セントラルロック制御モジュール/ECUの診断を実施。

用途 乗用車、商用車（バン、トラック）、フリート車両、電気自動車などに適用。リモート制御モジュール、オートロック機能のECU、アラーム/キーレスシステムと統合可能です。

技術仕様 Brand: Weilong Technology
Model Number: WL800
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 20 W
Work Mode: Motor type
Compliance: RoHS
Stroke (mm): 21 mm
Rotary Angle: 360 Degree
Service Life: 60,000 Times
Certification: CE, RoHS, ISO9001
Material: ABS Housing
Lead Wire Length (mm): 200
Install Style: mounted screw hole for easy set up
Tolerance of Dimension: +/- 0.1 MM
Pushing Force: 60 N
Insulation Class: H 180 Degree
Hi-Pot Test: AC 600V 50/60Hz 1s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

仕様

• ブランド: Weilong Technology
• 型番: WL800
• 定格電圧: DC 12V または 24V
• 定格出力: 20 W
• ストローク: 21 mm
• 回転角: 360°
• 推力: 60 N
• ハウジング材質: ABS
• リード線長: 200 mm
• 想定寿命: 60,000 サイクル
• 動作温度: -10°C～100°C
• 絶縁等級: H
• Hi-Pot 試験: AC 600V 50/60Hz 1s
• 認証: CE, RoHS, ISO9001
• 保証: 1 年
• MOQ: 1000 個
• 供給能力: 5000 個/週
• 納期: 30 日
