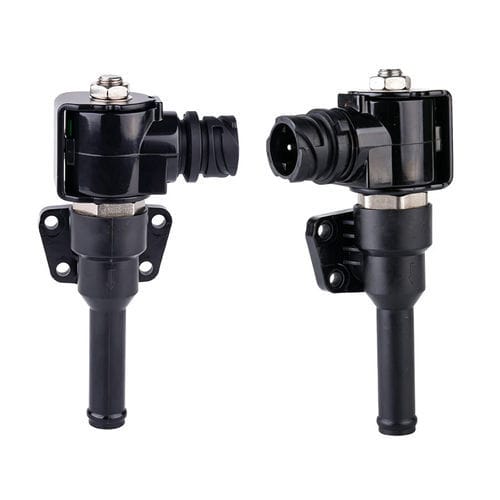

直動式電磁弁 WL171135

お湯用コンパクトフランジ付き

製品概要
SCRソレノイドバルブは、選択触媒還元（SCR）システム内の尿素水溶液（DEF）の流れを制御し、排気流へDEFを定量注入してNOxを窒素と水に変換することでNOx低減を実現します。本バルブは、正確なDEF供給、排出規制準拠、長期間の稼働に適した用途向けです。

特長

• 迅速な開閉応答を実現する電磁式作動。
• DEFへの耐性を考慮した耐食性ナイロン構造とシール。
• フランジ取り付けのコンパクト設計、低消費電力（10–12 W）。
• 高サイクル耐久性および過酷環境向けのIP-68防水性能。
• 通常のDEF配管と接続しやすい直径5.1 mmのポート。

技術仕様

• Brand: Weilong Technology
• Model Number: WL171135
• Rated Voltage (V): DC 12V or 24V
• Rated Power (W): 10-12 W
• Media: Hot Water
• Holding Force (N): 150 —– 300 GF
• Ports: Dia. 5.1 mm
• Reset Time(s): 1 S
• Service Life: 100 Thousand Times
• Certification: CE, RoHS, ISO9001
• Material: Nylon
• Lead Wire Length (mm): 200
• Install Style: Flange
• Tolerance of Dimension: +/- 0.1 MM
• Water-proof: IP-68
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Working MPa: from 0 to 0.25 Mpa
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 2 Year
• MOQ: 1000 PCS
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen

動作原理
バルブは電磁コイルを用います。コイルに電流が流れると磁場が発生し、プランジャーを駆動してポートを開閉します。エンジン制御ユニット（ECU）は負荷、温度、NOx濃度などに基づきバルブを制御し、正確な量のDEFを注入します。注入されたDEFは分解してアンモニアになり、触媒内でNOxと反応して窒素と水に変わります。

用途
乗用車、トラック、バス、建設・採掘機械、農業機械、船舶用エンジン、発電機、定置用エンジンなど、NOx制御が必要な自動車・産業向けSCRシステムに広く使用されます。

利点

• 排気規制対応のための正確で迅速なDEF供給。
• Euro VIやEPA等の厳しい基準への対応を支援。
• 正確な噴射タイミングを実現する高速応答。
• 高サイクル寿命を想定した連続稼働設計。
• 車両電源に適した低消費電力。
• フランジ型のコンパクト設計で組み込みが容易。

欠点

• DEF品質に敏感で、汚染があると閉塞や損傷の原因となる。
• 堆積物や結晶化防止のため定期的な点検・清掃が必要。
• センサーやECU、触媒などの統合によりシステムが複雑化する。
• 単純な排出制御部品に比べ初期費用が高い場合がある。
• 不適切な停止や低温条件での結晶化リスク。

トラブルシューティング＆メンテナンス

• バルブが動作しない: 電源、配線、コイル抵抗、ECU信号を確認。機械的に固着している場合は交換。
• DEFの供給が不適切: 結晶や汚染を点検し、系統を洗浄、ECU指令を確認し摩耗部品を交換。
• DEF漏れ: Oリング・シールの交換、接続の増し締め、割れたハウジングは交換。
• 応答遅延: 安定した電圧供給を確認し、内部部品を清掃、弱いコイルを交換。
• 異音（ビ buzzing）: 電圧不安定、取付の緩み、摩耗部品の交換を確認。

予防保守のヒント

• ISO認証の高品質DEFを使用すること。
• システム内でDEFが長期間滞留しないようにすること。
• 定期的にDEFラインや部品のフラッシュを行うこと。
• 可能な限り極端な温度からバルブを保護すること。
• 定期点検と清掃をスケジュールすること。

技術仕様

• Brand: Weilong Technology
• Model: WL171135
• Rated Voltage: DC 12V or 24V
• Rated Power: 10-12 W
• Material: Nylon
• Ingress Protection: IP-68
• Operating Temperature: -10°C to 100°C
• Service Life: 100,000 cycles (approx.)
• Ports: Dia. 5.1 mm
• Working Pressure: 0 - 0.25 MPa
• Lead Wire Length: 200 mm
• Warranty: 2 years
• MOQ: 1000 PCS
