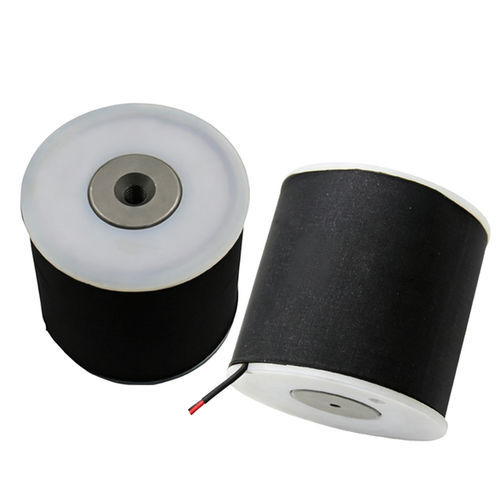

電磁式コイル WL8580

AC230V産業用

概要
WL8580 ACボビンコイルは、産業用ソレノイドバルブ、空気圧アクチュエータ、リレーおよびその他の電磁アクチュエータ向けに設計されています。精密な銅巻線、F種絶縁を採用し、安定した磁力、予測可能な動作およびOEM組み込みに適した構造を備えています。

主な特長

• 精密銅巻線とF種電気絶縁
• 信頼性の高い駆動のための安定かつ均一な磁力
• 複数のAC定格電圧（110V、230V）に対応、OEM向けカスタマイズ可能
• 産業用途の連続運転を想定した長寿命設計

動作原理（ACボビンコイル）

• 巻線にAC電圧を印加する
• 銅線に流れる電流が磁場を発生する
• 磁場が強磁性プランジャを引き付け、直線移動を生じる
• プランジャの移動によりバルブやスイッチが作動する
• 通電停止時は復元スプリングがプランジャを復帰させる
• 交流のゼロクロス時のトルク変動を低減するためにシェーディングリングが用いられる場合がある

用途

• 流体・ガス制御用ソレノイドバルブ
• 空気圧・油圧バルブの駆動・自動化
• リレー、コンタクタ、産業用スイッチング機器
• HVACダンパーやバルブアクチュエータ、水処理用バルブの自動化
• 農業用灌漑システム、自動販売機、繊維・医療機器への組込み

利点

• 量産に適したシンプルで再現性のある設計
• 高い磁力と迅速な動作応答
• 低メンテナンスで長寿命
• 幅広い電圧レンジとOEMカスタム対応

設計上の注意

• 連続運転時の発熱には熱管理が必要
• AC動作時に可聴のハミングが発生する場合がある
• 磁力は供給電圧および周波数の影響を受ける
• 早期故障を避けるために適切な電圧選定とデューティ管理が重要

トラブルシューティング

• 作動しない：電源、配線、コイル抵抗を確認
• 過熱：動作電圧、デューティサイクル、冷却を確認
• 作動力が弱い：供給電圧、アーマチュアのクリアランス、プランジャ状態を点検
• ハミング/異音：シェーディングリング、プランジャの嵌合、取付安定性を点検
• 断続動作や焼損：過電圧、絶縁状態、接続の信頼性を確認

データシート（主要データ）
Brand: Weilong Technology
Model: WL8580
Rated Voltage: AC 110V, 230V
Rated Power (W): 1000–1500 W
Service Life: 100,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Copper coil
Lead Wire Length: 200 mm
Install Style: TBD
Dimension Tolerance: +/- 0.1 mm
Waterproof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
RoHS Compliance: Yes
Payment Terms: TT or LC at sight
Sample Order: Yes
Warranty: 1 year
MOQ: 1000 pcs
Supply Ability: 500,000 pcs/week
Delivery Time: 30 days
Port of Loading: Shenzhen

技術仕様

• Brand: Weilong Technology
• Model: WL8580
• Rated Voltage: AC 110V, 230V
• Rated Power: 1000–1500 W
• DC Resistance: 134 Ω
• Insulation Class: F (155°C)
• Hi-Pot: AC 600V 50/60Hz for 1 s
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Lead Wire Length: 200 mm
• Service Life: ~100,000 cycles
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs
• Supply Ability: 500,000 pcs/week
• Warranty: 1 year
