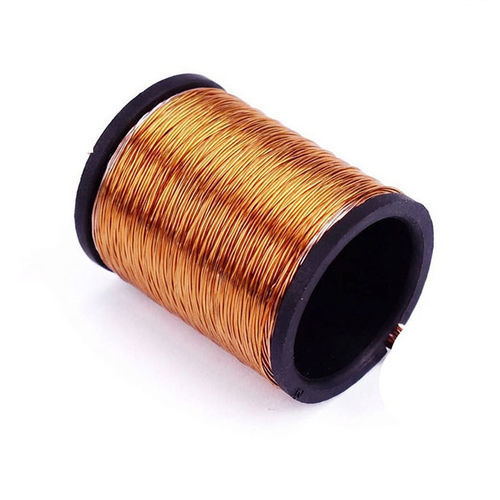

電磁式コイル WL1535

高出力変流器用リレー用

概要
コイルボビンは、ソレノイド、変圧器、リレーなどの電磁機器において銅巻線の機械的支持と電気絶縁を提供します。WL1535はエンジニアリングプラスチック製で、巻線の均一な配列、振動低減、短絡からの保護を実現し、産業用途での信頼性を高めます。

主な特徴と利点

• 電気絶縁：高い誘電特性を持つ技術材料により巻線間の故障を低減します。
• 熱・機械特性：PA66、PPSなどの材料選択により幅広い温度域や過酷環境での使用が可能です。
• 精密成形：厳密な寸法公差により、巻線テンションの一貫性と自動巻線・組立工程との互換性を確保します。
• 設計の柔軟性：一体型端子、フランジ、取付機構など、特定の設置要件に対応したオプションを提供します。

製品詳細
WL1535コイルボビンは、巻線を支持および絶縁するために設計された精密射出成形部品です。ワイヤー配置を安定させ、動作中の振動を低減し、電磁的性能と寿命の維持に寄与します。材料や端子のバリエーションにより、用途固有の電気的・熱的・機械的制約に合わせた対応が可能です。

メリット

• 巻線とコア間の絶縁が向上し、電気的故障のリスクを低減します。
• 均一な巻線形状により予測可能な電磁性能を実現します。
• 材料選択により耐熱性や難燃性を確保できます。
• 自動化生産に対応：大量巻線・組立を容易にし、カスタム仕様も提供可能です。

デメリット

• 材料選定が重要：不適切な材料は極端な温度での変形を招く可能性があります。
• 非常に高出力の用途では追加の絶縁や放熱対策が必要になる場合があります。
• ボビンを使用すると、直接巻線に比べて部品サイズや材料コストが増加することがあります。
• 公差が仕様外の場合、巻線性能に影響を与える可能性があります。

コイルボビンの選定方法

• コイル仕様を明確にする：ワイヤーサイズ、巻数、必要な磁力を定義し、コア径、巻取スペース、フランジ高さを決定します。
• 使用温度に応じて材料を選定（例：中温域はPA66、高温（>180°C）はPPS）および難燃要件を確認します。
• 高電圧用途では絶縁レベルやクリアランス／沿面距離が規格に適合していることを確認します。
• 振動がある環境では機械的強度を評価し、必要に応じて強化プラスチックを検討します。
• 信頼性の高い電気接続のため端子・ピンの設計を決定し、腐食対策を考慮します。
• 量産前にプロトタイプを要求し、寸法公差、巻き付き具合、熱特性を検証してください。

仕様 / 技術データ

• Brand: Weilong Technology
• Model Number: WL1535
• Rated Voltage: DC 6—48 V
• Rated Power (W): 6 — 60 W
• Service Life: 100 Thousand Times
• Certification: CE, ROHS, ISO9001
• Material: Copper Coil
• Lead Wire Length (mm): 200
• Install Style: TBD
• Tolerance of Dimension: +/- 0.1 MM
• Water-proof: None
• Insulation Class: F (155 Degree)
• Hi-Pot Test: AC 600V 50/60Hz 1 s
• DC Resistance: 134 Ω
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Materials Compliance: RoHS Compliance
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 500000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
