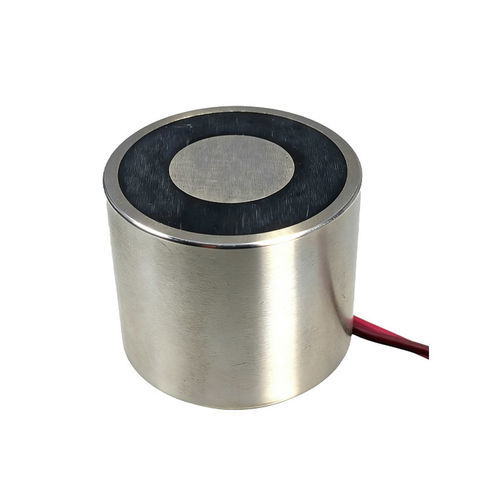

双安定永久リフティングマグネット WL3529

ハンドリング電磁式

概要
ラッチ式電磁石（双安定／永久磁石併用）は、通電を続けなくても保持力を維持します。WL3529は永久磁石と電磁コイルを組み合わせ、状態変更時のみエネルギーを消費（energise-to-release）します。低待機消費と確実な保持が求められる、コンパクトな産業機器やバッテリー駆動機器向けに設計されています。

特長

• 低消費電力：切替時のパルスのみで駆動。
• 停電時も保持力を維持し、重要機器の安全性を向上。
• コイルの発熱が抑えられ、間欠駆動により寿命が延びる可能性。
• 埋め込み設置に適したコンパクトなØ35 x H29 mm設計。
• 適切な極性反転制御で高速かつ再現性のある切替が可能。

問題／注意点

• 切替には極性反転または双方向駆動回路が必要で、設計が複雑になる。
• 磁気バランスや機械公差の設計が重要で、保持力の安定性に影響する。
• 永久磁石や高度なドライバが必要なため、初期コストは単純な電磁石より高くなる場合がある。
• 逆電圧の不適合や不適切な駆動パルスはリリース不能の原因となるため、力／電圧特性とドライバ仕様に従うこと。

適用分野
WL3529の代表的な産業用途：

• 産業用オートメーション、PLC制御のアクチュエータ、スマート制御システム
• 安全ロック、インターロック、アクセスラッチ
• 配電盤、バッテリー駆動機器
• ロボットおよび自動化製造の治具
• 医療機器、自動販売機、交通機器
• コンパクトさと低待機電力が求められる組込み機器

ラッチ式電磁石の選定方法
主な選定項目とチェック：

• 必要保持力（N）：対象質量、安全率（通常2–3倍）、表面状態および空気隙（隙間は保持力を大幅に低下させる）を考慮。
• 電圧と制御方式の確認：一般的に6 VDC、12 VDC、24 VDC。単回路／二重コイル設計や極性反転の要否を確認し、ドライバがパルス出力と極性反転に対応しているかを確認。
• 使用率と切替頻度：1時間／日あたりのサイクル数、パルス長（ms）を見積もり、高頻度動作ではコイル設計と放熱対策を合わせる。
• 機械寸法と取り付け：Ø35 x H29 mm、取り付けねじ M5 x H19、リード線方向やコネクタ仕様を確認。
• 耐環境性の評価：温度、湿度、粉塵／油の影響、要求IP等級。永久磁石は高温に弱い場合がある。
• 安全性と信頼性の確認：寿命データ（>500,000サイクル）、絶縁クラスB、耐電圧試験AC 750 V/2 s、認証（CE／ROHS）など。
• カスタマイズ項目：保持力、電圧、耐水性、取り付けバリエーション、ケーブル長、コネクタ等の対応可否を確認。

データシート（WL3529 Permanent Electromagnet Products Data Sheet）
製品名: Permanent Electromagnet
絶縁クラス: B
型番: WL-3529-24V
耐電圧試験: AC 750V / 2S
サイズ: Ø35 x H29 mm
寿命: >500,000 サイクル
保持力: 30 kg / 300 N
リードタイム: 在庫ありの場合 3–5 日
電圧: DC 12V / 24V（6Vバリエーション可能）
サンプル注文: 可
電力: 28 W（パルス）
最小発注量: 2 pcs
デューティサイクル: 10%
保証: 2 年
リード線: 下端取り出し 25 cm（カスタム可）
原産地: 中国 広東省 東莞市
動作形式: Energise to release（極性反転必要）
表面処理: 電解めっき（亜鉛コーティング）
取付ネジ寸法: M5 x H19
材料: 鋼およびエナメル線
正味重量: 168 g
認証: CE / ROHS

WL3529 ラッチ式電磁石 - 選定チェックリスト（簡易）

• 必要保持力
• 制御方式と電圧
• 切替頻度とデューティ
• 取り付け寸法とマウント
• 環境条件
• 安全要求と試験報告
• カスタマイズ対応

FAQ（よくある質問 一部）

• ラッチ式電磁石とは？ — 永続磁石とコイルを組み合わせ、通電を止しても位置を保持する双安定デバイスです。
• 通常の電磁石と何が違う？ — 通常の電磁石は保持に継続的な電力を必要としますが、ラッチ式は電源が切れても保持します。
• 解除に逆極性が必要か？ — はい、通常は逆極性／逆方向電流で状態を切り替えます。
• どの電圧があるか？ — 一般的に6 VDC、12 VDC、24 VDC。カスタム電圧も可能です。
• 高周波での切替に使えるか？ — はい、コイル設計と放熱が要求に合致すれば使用可能です。

仕様 / 技術仕様

• モデル / シリーズ: WL3529
• 製品種別: ラッチ式（永久）電磁石
• サイズ: Ø35 x H29 mm
• 保持力: 30 kg (300 N)
• 電圧オプション: DC 12V / 24V（6Vバリエーション可能）
• 電力（パルス）: 28 W
• デューティサイクル: 10%
• 動作形式: Energise to release（極性反転必要）
• リード線: 下端取り出し 25 cm（カスタム可）
• 取付ネジ: M5 x H19
• 材料: 鋼およびエナメル線
• 正味重量: 168 g
• 絶縁クラス: B
• 耐電圧試験: AC 750 V / 2 s
• 寿命: >500,000 サイクル
• 表面仕上げ: 電解めっき（亜鉛コーティング）
• 原産地: Dongguan, Guangdong, China
• 保証: 2 年
• 認証: CE, ROHS
• MOQ: 2 pcs
