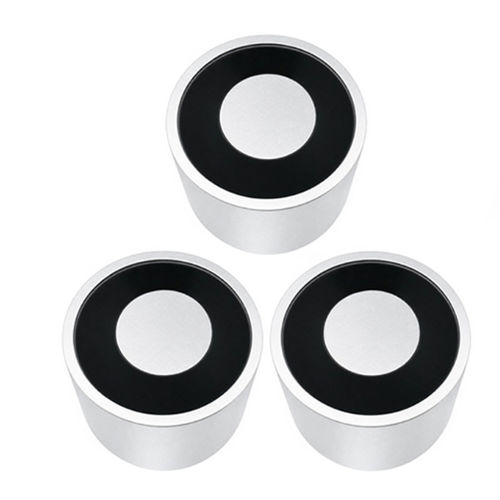

電子スイッチ永久リフティングマグネット WL15063

ハンドリングコンパクト

製品概要
永久磁石ホルダー WL15063 は、機器、工具、治具、表示、センサーおよび各種部品を、穴あけや継続的な電源供給なしに鉄系構造物へ固定するための工業用磁気取付具です。コンパクトな構造で磁束を接触面に集中させ、高い保持力を確保しながら、取り付け、取り外し、再配置を容易にします。バリエーションにより炭素鋼ハウジング、永久磁石、ねじ穴、保護処理面などを含む場合があります。

動作原理
本ホルダーは永久磁石と鋼製の磁気回路を使用して接触面へ磁束を集中します。適切な鉄系材料上に配置すると吸着が発生し、磁石の等級、接触面積、設計上の安全係数に応じて剥離に抵抗します。保持能力に影響する主な要因：

• 磁石の等級および磁力
• 磁石の形状とサイズ
• 鋼材の厚さと材料
• 表面の平滑さと平坦度
• 磁石と鋼材の間の空気間隙
• 表面の塗装、錆び、汚れ
• 引張方向とせん断荷重の違い
• 使用温度
• 必要な設計安全率

用途
工場、作業場、倉庫、生産ライン、工作機械周辺および組立エリアで、工具、計測器、センサー、照明付属品、表示物、仮固定具、ケーブル付属品や小型機器を鋼製面に保持する用途に使用されます。

利点

• 継続的な電力を必要としないため配線やエネルギーを削減
• 穴あけや溶接なしで迅速に取り付け・取り外しが可能
• 再利用可能で、フレキシブルな作業台や変更の多い生産レイアウトに適する
• 接触面積に対して高い支持力を持つコンパクト設計
• 温度や腐食から適切に保護すれば低メンテナンス

制約／注意点

• 適切な鉄系材料でのみ動作し、非磁性表面での使用は制限される
• 表面状態（塗装、錆、汚れ、曲率、空気間隙）は保持力を低下させる
• 高温は磁性能を劣化させる場合がある（磁石材料依存）
• 引張り耐力はせん断耐力と異なるため荷重方向が重要
• 表面や荷重条件が変化すると急激に外れる可能性がある
• 湿潤または腐食性環境では保護のない鋼部品に腐食リスクあり

トラブルシューティング（よくある問題と点検項目）

• 保持力が低い：表面が鉄系か、清掃されているか、十分な厚みがありホルダーと全面接触しているか確認
• 垂直面でホルダーが滑る：荷重方向を確認し、荷重を減らすか機械的なストップを追加
• 運転中に外れる：振動、衝撃、動的荷重や過度の温度がないか点検し、安全率を確認
• 使用中の磁力変化：使用温度および磁石材料の許容範囲を確認
• 位置決めが困難：表面の汚染や変形を確認し正しい取付/取外し手順を従う
• 腐食の兆候：コーティングを点検し、耐腐食材料や保護措置を選定

永久磁石ホルダーの選定

• 振動や衝撃を含む予想される静的・動的荷重を算出する
• 取付面の材料と厚みを確認し不確かな場合は実材試験を行う
• 荷重方向（引き離し vs 滑り）を考慮し、必要ならばせん断耐力で選定
• 適切な設計安全余裕を持つ保持力を選択する
• 接触面を評価：平坦で滑らか、全面接触が最良の性能を発揮
• 使用温度範囲を考慮し適切な磁石材料を選ぶ
• 環境要因（耐食性、コーティング、屋外/湿潤向けの密閉構造）を考慮
• 取付インターフェース（ねじ穴、スタッド、ブラケット）が機器に適合することを確認
• 頻繁な再配置が必要な場合は容易に移動できる設計を計画

仕様

• Brand: Weilong Technology
• Model Number: WL15063
• 定格電圧（V）：DC 12V および 24V
• 定格電力（W）：10–60W
• 動作モード：通電時、磁石有効
• 保持力：350 kg（定格）
• 作業率：10%
• 抵抗：68 Ω
• 寿命：100000 サイクル
• 認証：CE、RoHS、ISO9001
• 材質：高性能磁石、炭素鋼ハウジング
• リード線長さ：200 mm
• 取り付け方式：ねじ穴 M10 × 20 mm
• 寸法公差：±0.1 mm
• 防水性：Yes, IP50
• 絶縁クラス：B
• 耐電圧試験：AC 600V 50/60Hz 2s
• 非励磁時保持力：0
• 使用温度：-10°C 〜 100°C
• duty cycle：1-10%
• ねじ込み深さ：M10 × 長さ20 mm
• 支払条件：TT、または視認信用状（LC）
• サンプル注文：可
• 保証：1年
• 最小発注量：1000 pcs
• 供給能力：週5000 pcs
• 納期：30 日
• 積出港：Shenzhen
