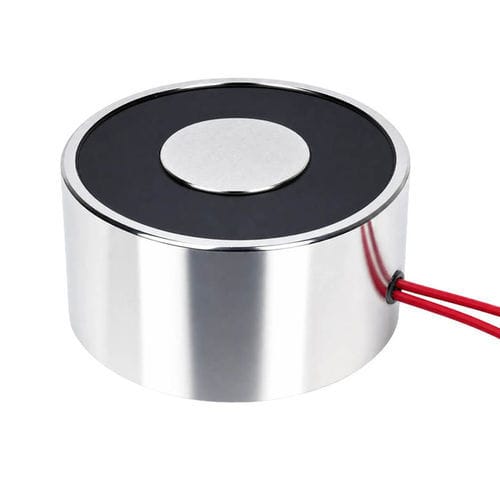

電子スイッチ永久リフティングマグネット WL8245

単安定鋼板用板金用

製品概要
WL8245は、永久磁石と切替可能なコイルを組み合わせた常時保持型電磁石です。保持中は電力を必要とせず、切替時のみエネルギーを使用します（通電で解除）。産業用オートメーション、固定具、搬送用途での省エネかつフェールセーフな保持を目的としています。

主な特徴

• 高い保持力（約1900 N）
• 保持時の電力消費はほぼゼロ、切替パルス時のみ消費（43 W 標準）
• 使用電圧：DC 12V / DC 24V
• コンパクト寸法（Ø82 × H45 mm）、取付ねじ M5 × H19
• 亜鉛めっき表面の耐久構造
• 使用寿命 >500,000 サイクル、絶縁クラス B、耐電圧試験 AC750V/2S

製品の概要
WL8245は永久磁石と電磁コイルを組み合わせ、停電時でも保持を維持する信頼性の高い保持力を提供します。代表的な用途はCNC治具、ロボットの把持、搬送物の保持、溶接治具、セキュリティやフェールセーフブレーキなどです。

製品ビデオ
動作、切替シーケンスおよび統合例を示す参考動画が提供されています。

動作原理
永久磁石が基礎となる磁束を生成し保持を行います。短いコイルへの励磁パルスにより磁回路（極性/磁束）を変化させ外部の保持力を打ち消し、解除を可能にします。エネルギーは切替時のみ消費され、省エネかつ無電力時のフェールセーフ保持を実現します。

用途

• CNC工作機のクランピング・治具
• ロボティクス：鉄系ワークの位置決め・把持
• 搬送：金属板やアセンブリの吊上げ・保持・搬送
• 自動車組立：溶接・組立時の部品位置決め・保持
• セキュリティ・フェールセーフシステム：ドアロック、ブレーキ、ロッキング機構
• AGVや連続運転システムでの省エネ保持

利点

• 省エネ：保持に継続電力を必要としない
• 停電時のフェールセーフ保持
• 高い力/サイズ比のコンパクト設計で容易に統合可能
• 産業環境での低メンテナンス・長寿命

欠点

• 単純な電磁石に比べ価格と内部構造が複雑
• 切替パルス用の制御回路が必要
• 機種によってはソレノイドより切替速度が遅くなる場合がある
• 対象材料は鉄系に限定され、温度影響を受ける

トラブルシューティング
代表的な確認項目：

• 保持力低下：接触面を清掃する（油、ほこり、さびを除去）；平坦性と最小空気ギャップを確認
• 解除できない：励磁パルスの電圧・時間、コイル抵抗、制御信号を確認
• 過熱：切替頻度を下げるか冷却を改善；定格デューティを順守
• 機械的なズレ：正しい取り付けで面接触を確保
• 解除後の残留力：わずかな残留力が残る場合がある；必要に応じて非磁性のシムや脱磁パルスを使用

選定方法
主要な選定要素：

• 必要な保持力と安全余裕
• 最大空気ギャップ/ストローク
• 制御電圧とパルス時間
• コイル仕様と切替信頼性
• 使用環境（温度、湿度、粉じん）
• デューティサイクル（切替頻度）と熱対策
• 機械寸法、取り付け方法、安全クリティカルな場合の冗長性

梱包推奨事項
輸送および保管時：

• ユニット間の相互作用を避けるため個別の磁気シールドを使用
• 表面を傷つけないようフォームやゴムで衝撃吸収保護
• 腐食防止のため湿気対策を行う
• 極性、定格電圧、取扱注意を明確に表示

製品データシート（要約表）
製品名：常時保持型電磁石 | 型番：WL8245 | 電圧：DC 12V / DC 24V | 電力（切替時）：43 W | 保持力：約1900 N | 寸法：Ø82 × H45 mm | デューティ：10% | 絶縁クラス：B | 耐電圧：AC750V/2S | 寿命：>500,000 サイクル | 正味重量：168 g | 取付ねじ：M5 × H19 | リード線：底辺外出し25 cm（カスタム可） | 表面：電気めっき（亜鉛） | 動作形式：通電で解除 | 認証：CE、RoHS | MOQ：200 個 | 保証：2 年 | 原産地：広東省東莞市

仕様／技術仕様

• 型番（商用表示）：WL8245
• 製品種別：常時保持型電磁石（通電で解除）
• 対応電圧：DC 12V、DC 24V
• 消費電力（切替時）：43 W（代表値）
• 定格保持力：約1900 N
• 寸法例：Ø82 × H45 mm
• デューティサイクル：10%
• 絶縁クラス：B
• 耐電圧：AC750V/2S
• 寿命：>500,000 サイクル
• 正味重量：168 g
• 表面処理：電気めっき（亜鉛めっき）
• 取付ねじ：M5 × H19
• リード線：底辺外出し25 cm（カスタム可）
• 動作形式：通電で解除（フェールセーフ保持）
• 認証：CE、RoHS
