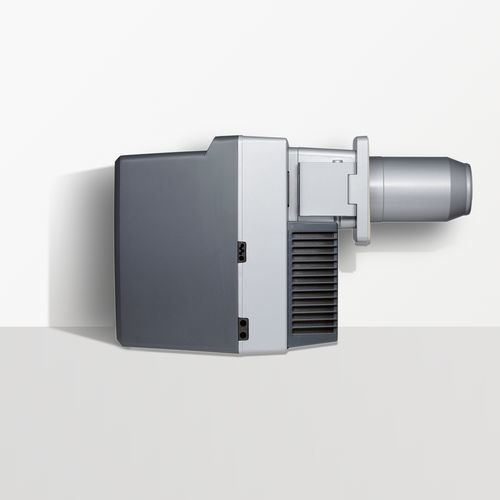

ノズル ミックス式バーナー WL5-40 series

強制通風式燃料油軽油

製品情報
Weishaupt WL5‑40 シリーズは、16.5～570 kW の出力範囲をカバーします。送ガスが利用できない場合、強制送風式の油バーナーが第一の選択肢となります。信頼性と安全性を重視して設計されており、住宅、商業施設、産業の熱用途に適しています。

省エネ
可変速ドライブ（VSD）やO2トリム（WL30、WL40で選択可）などのオプションにより、段階的な負荷制御と燃焼の継続的最適化が可能になり、燃料消費を削減します。

低排出
Low‑NOx 混合装置を採用することで、クリーンな燃焼と確実な着火挙動、標準的な点検間隔の維持を両立します。

最新燃料への適合
BS 2869 の Class D / A2 ガスオイル、DIN 51603‑1 に準拠した燃料油 EL および低硫黄燃料油 EL に対応。生物由来混合割合 20.9% まで（オプションで 30.9% まで）対応する混合ガスオイル、並びにパラフィン系ガスオイル（EL P、DIN/TS 51603‑8）にも対応します。

メリット

• 汎用適用：炎形状を熱源に合わせて調整可能で、空気加熱器や蒸気ボイラ等、さまざまな熱源にカスタム適用できます。
• 静音運転：吸気ハウジングの防音設計により騒音を低減します。
• メンテナンスに配慮した電装：統合接続コンソールを備えた燃焼管理器と、コード化・番号付きプラグにより部品の着脱が迅速かつ確実に行え、保守性と誤接続防止が向上します。

システムソリューション
デジタル燃焼管理器 W‑FM25（フィールドバスモジュールオプション）により、建物管理・自動化システムとの通信が可能で、遠隔制御、監視、故障診断を実現します。

出力範囲 — LowNOx
型式 | 出力 (kW)
WL5/1 | 16 - 37
WL10/1 | 30 - 55
WL10/2 | 50 - 75
WL20/1 | 55 - 130
WL30/1 | 72 - 300
WL40/1 | 140 - 500

出力範囲 — 標準
型式 | 出力 (kW)
WL5/1 | 16 - 40
WL5/2 | 25 - 55
WL10/2 | 35 - 70
WL10/3 | 50 - 100
WL20/1 | 50 - 120
WL20/2 | 70 - 200
WL30 | 73 - 331
WL40 | 145 - 570

仕様 / 技術データ

• シリーズ：WL5‑40
• 総出力範囲：16.5 ～ 570 kW（型式により異なる）
• モデル/タイプ：WL5/1、WL5/2、WL10/1、WL10/2、WL10/3、WL20/1、WL20/2、WL30/1、WL30、WL40/1、WL40（上記表参照）
• オプション：可変速ドライブ（VSD）、O2トリム（WL30、WL40）
• 排出：Low‑NOx 混合装置対応
• 燃料適合性：Class D・A2 ガスオイル（BS 2869）；燃料油 EL / 低硫黄 EL（DIN 51603‑1）；生物混合比 20.9%（オプション 30.9%）までの混合ガスオイル；パラフィン系ガスオイル（EL P、DIN/TS 51603‑8）
• 燃焼管理：W‑FM25 デジタル燃焼管理器（フィールドバスモジュールオプション）およびコード化/番号付きプラグ付統合接続コンソール
• 設置：コンパクト設計で据付作業と立ち上げ時間を短縮
• 参照アクセサリ／構成品：デジタル燃焼管理器、モータ駆動式エアダンパー、2段式混合装置（2ノズル）、拡張モジュール、外部 O2 モジュールおよび O2 プローブ
