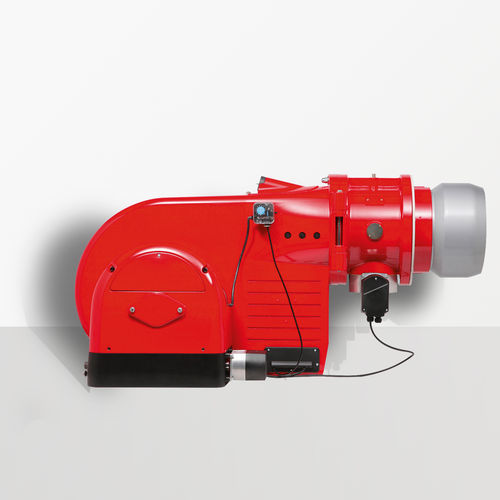

熱交換器付バーナー WM monarch® series

事前混合強制通風式燃料油

製品概要
WeishauptのWMシリーズ monarch®は、ガス・石油・混焼（デュアル燃料）に対応する産業用バーナー群で、機種により55～12,000 kWの出力範囲をカバーします。堅牢な機械設計とデジタル火炎管理を組み合わせ、低排出オプションを備えています。

特長

• コスト最適化が可能な構成：モジュラー設計により、用途と予算に応じた複数の燃焼管理システムを選択可能です。
• 高い適用性：炎形状や混合部の調整で各種熱源・プロセス設備に適合します。
• 保守性の良い配置：燃料・空気制御部品が見やすく、点検・整備が容易です。
• 低騒音：高性能ファンユニットと空力設計の筐体により騒音を低減します。
• 燃料対応力：油仕様はパラフィン系燃料や生物由来混合燃料に対応。多くのガス仕様で、個別承認により天然ガス中の水素混合（最大20 vol％）が利用可能です。

用途

• 設置が容易：電気部品はプラグ接続、バーナーは左右どちらにも開放可能で据付・保守性に優れます。
• 連携対応：デジタル燃焼管理により遠隔制御、監視、故障診断が可能で、ビル管理・自動化システムへ統合できます。
• 特注対応：垂直設置など多様な特注仕様が提供可能です。

技術

• multiflam®：特許技術の内部排ガス再循環により炎を冷却し、NOx発生を低減します。
• 排ガス再循環（4LN）：4LN仕様はFGRを内蔵し、厳格な排出基準に対応します。
• Premix（PLN）：プレミックス方式で、適用範囲ではNOxを30 mg/kWh未満に抑制可能。ガスと空気の分離給気と表面安定燃焼を採用します。
• 燃焼マネージャ互換性：混合部の調整とW‑FM200 / W‑FM50等のデジタル燃焼マネージャの組合せで安定した燃焼を確保。VSD用のインバータや速度制御ソフトで電力効率を改善できます。

出力範囲（抜粋）
ガスバーナー — ULN (Ultra-LowNOx)
型式 | 出力 (kW)
WM-G20/3 | 250 - 2 000
WM-G30/1 | 350 - 3 000

ガスバーナー — PLN (premix)
型式 | 出力 (kW)
WM-G10/2 | 85 - 700
WM-G10/3 | 130 - 1 050
WM-G10/4 | 130 - 1 150
WM-G20/2 | 180 - 1 700
WM-G20/3 | 250 - 2 500
WM-G20/4 | 300 - 3 000
WM-G30/1 | 400 - 4 000
WM-G30/2 | 550 - 5 000

ガスバーナー — 4LN (multiflam® FGR)
型式 | 出力 (kW)
WM-G20/2 | 200 - 1 450
WM-G20/3 | 350 - 2 000
WM-G30/1 | 400 - 3 800
WM-G30/2 | 500 - 5 000
WM-G30/3 | 500 - 5 000
WM-G50/0 | 1 000 - 7 500
WM-G50/1 | 1 000 - 8 300
WM-G50/2 | 1 000 - 11 000

ガスバーナー — 3LN (multiflam®)
型式 | 出力 (kW)
WM-G10/2 | 100 - 600
WM-G10/3 | 125 - 900
WM-G20/2 | 200 - 1 450
WM-G20/3 | 350 - 2 000
WM-G20/4 | 300 - 2 450
WM-G30/1 | 400 - 3 500
WM-G30/2 | 500 - 4 500
WM-G30/3 | 500 - 5 000
WM-G50/0 | 750 - 7 000
WM-G50/1 | 750 - 7 700
WM-G50/2 | 900 - 9 100
WM-G50/3 | 900 - 10 000
WM-G50/4 | 1 100 - 11 000

ガスバーナー — LowNOx
型式 | 出力 (kW)
WM-G10/1 | 55 - 350
WM-G10/2 | 75 - 630
WM-G10/3 | 125 - 900
WM-G10/4 | 125 - 1 100
WM-G20/2 | 250 - 1 600
WM-G20/3 | 300 - 2 000
WM-G30/1 | 350 - 2 800
WM-G30/2 | 400 - 3 800
WM-G30/3 | 600 - 5 400
WM-G30/4 | 800 - 6 000

ガスバーナー — Standard / NR
型式 | 出力 (kW)
WM-G10/1 | 55 - 405
WM-G10/2 | 65 - 630
WM-G10/3 | 100 - 1 000
WM-G10/4 | 110 - 1 250
WM-G20/2 | 150 - 2 100
WM-G20/3 | 350 - 2 600
WM-G30/1 | 350 - 3 100
WM-G30/2 | 450 - 4 100
WM-G30/3 | 600 - 5 700
WM-G30/4 | 600 - 6 200
WM-G50/1 | 800 - 8 000
WM-G50/2 | 1 000 - 11 000
WM-G50/3 | 1 000 - 12 000

オイルバーナー — 3LN（抜粋）
型式 | 出力 (kW)
WM-L10/2 | 120 - 600
WM-L10/3 | 200 - 900
WM-L20/2 | 400 - 1 450
WM-L20/3 | 450 - 2 000
WM-L20/4 | 350 - 2 450
WM-L30/1 | 450 - 3 500
WM-L30/2 | 600 - 4 500
WM-L30/3 | 600 - 5 000
WM-L50/0 | 1 200 - 7 000
WM-L50/1 | 1 200 - 7 700
WM-L50/2 | 1 500 - 9 100
WM-L50/3 | 1 500 - 10 000

混焼バーナー（抜粋）
型式 | 出力 (kW)
WM-GL20/2 | 200 - 1 450
WM-GL20/3 | 350 - 2 000
WM-GL30/1 | 450 - 3 700
WM-GL30/2 | 500 - 4 500
WM-GL30/3 | 500 - 5 000
WM-GL50/0 | 1 000 - 7 500
WM-GL50/1 | 1 000 - 8 300
WM-GL50/2 | 1 100 - 11 000

技術仕様（要約）

• シリーズ名: WM-series monarch®
• 出力範囲: 55 ～ 12 000 kW（機種・仕様により異なる）
• 燃料: ガス、燃油、混焼（デュアル燃料）；一部の油仕様はパラフィン系燃料、バイオ混合燃料、EN 14214準拠のFAMEをサポート
• 水素対応: 多くのガス機種で天然ガス中の水素混合（最大20 vol%）が可能（個別承認が必要な場合あり）
• 排出低減技術: multiflam®（内部FGR）、4LN、Premix PLN（適用範囲でNOx < 30 mg/kWh）
• 燃焼管理: W-FM200 / W-FM50等のデジタルマネージャと互換、リモート監視・バス接続対応
• 据付: 電気部品プラグ接続、バーナー左右開放、外気取入れバリエーション、オプションで入口方向用電磁クラッチ
• オプション: VSD用インバータ、速度制御ソフト、特注仕様（垂直設置等）
