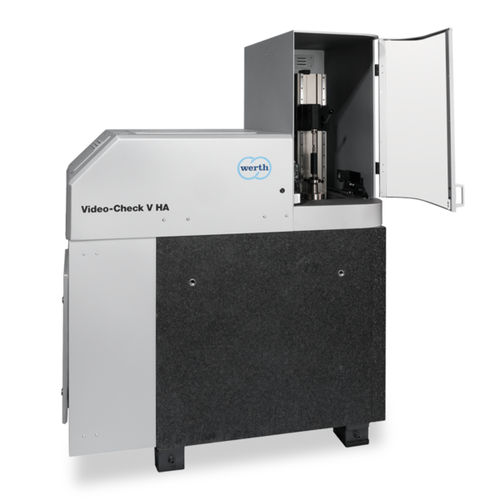

幾何学測定機 VideoCheck® V HA

長さ協調型レーザー

花崗岩の堅牢な構造、特殊なエアベアリング技術、温度安定性に優れたスケールシステムにより、VideoCheck® V HAは、測定誤差を1/10マイクロメートル台に抑えています。この高精度な機械には垂直回転軸が組み込まれており、シャフトやツールなどの回転対称のワークの自重によるたわみを回避することができます。測定対象は、フォームミリングカッター、スパイラルタップ、ステップタップ、スレッドタップ、シャフトなどです。 - 高精度のエアベアリング回転軸による人間工学に基づいた垂直ワークのクランプ - HSK、SK、油圧チャック、Capto、固定および回転センターなど、一般的なクランプシステムに対応した治具です。 - 高重量の工具を高精度で測定できます。 - 前面測定用に90°光学系付きWerth Zoomの使用が可能。 - マルチセンサー座標測定機への更なるセンサー（従来の3Dスキャニングプローブ、特許取得のマイクロプローブWerth Fiber Probe®、光学距離センサー）の統合が可能 - ワークの半径方向の振れ誤差（ウォブル）は測定ソフトウェアで補正されます。 測定範囲 ワーク寸法 L = 300 mm / 500 mm / 800 mm、D = 200 mm / 350 mm / 200 mm 測定精度 長さ測定の許容誤差0.25 µmまで
