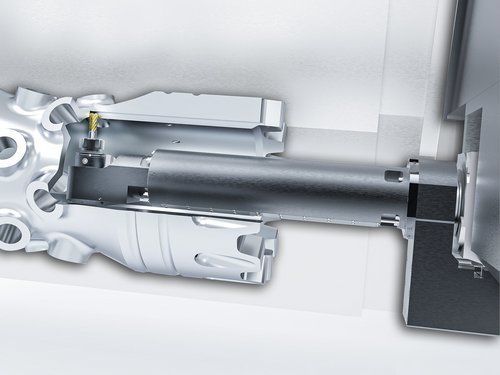

2軸方向ミリングヘッド ID

連続CNC制限作業領域

概要
プリズマ式の工具アコモデーションで、ボーリングバー、ソリッドドリル工具、内部冷却供給付きの回転式深穴ボーリング工具など、重量級の内径（ID）加工ツールの自動使用を可能にします。振動ダンパ付きのボーリングバーは直径:長さ比1:14までの長い突出しで使用可能です。

特長

• 高い動力伝達性 – 重切削に対応
• 信頼性の高い稼働 – 連続した内径加工サイクルに適合
• 柔軟なアクセス性 – 取り回しの難しい穴や複雑形状の加工に対応
• センサー保護 – ワーク、工具、機械を保護するセンサーを内蔵

アングルヘッド
モジュール式のアングルヘッドは、個別部品の組み合わせにより柔軟に構成できます。エクステンションや取付ヘッドなどのパーツで拡張し、狭隘部へ到達したり特定の工具角度を実現したりできます。

ID旋削および内面ボーリング
深穴ドリルからID旋削、チャンバーボーリングまで、WFLのソリューションは高精度、プロセスの安全性、再現性に重点を置いています。WFLは加工戦略の準備や制御機構の導入に関しても支援を提供します。

CNC特殊輪郭バー
CNC輪郭ボーリングバーにより、ボトルホールやシートポケット加工など、深穴内の内部輪郭加工（同心・偏心）が可能になります。オプションのU軸と結合するための駆動ヘッドが用意されており、CNCフェーシングヘッドも使用可能です。

WFLシステムボーリングバー
ダンパ付きボーリングバーは、ターン・ボーリング・フライスユニットの専用スワローテイル（尾羽根）収容で確実に取付けられます。WFLシステムボーリングバーは切削ヘッドの自動交換を可能にします。直径最大220 mm、加工長さ最大2000 mmのバーには、最大の安定性を確保するための専用スライドが用意されています。

技術仕様

• 重量級の内径加工工具を自動使用するためのプリズマ式工具アコモデーション
• ボーリングバー、ソリッドドリル工具、内部冷却供給付き回転式深穴ボーリング工具をサポート
• 振動ダンパ付きボーリングバーは直径:長さ比1:14まで使用可能
• ダンパ付きバーを確実に固定するためのスワローテイル収容
• システムボーリングバーの切削ヘッド自動交換機能
• 直径最大220 mm、加工長さ最大2000 mmに対応；最大安定性のための専用スライドあり
• CNC輪郭ボーリングバーにより内部輪郭加工（同心・偏心）が可能、例：ボトルホールやシートポケット加工
• オプションのU軸と結合するための駆動ヘッドを用意；CNCフェーシングヘッドの使用も可
• ワーク、工具、機械を保護するセンサーを装備
• プロセスノウハウ、制御機構、再現可能な品質に重点を置く
