CNCフライス加工センター 70 series

横型多軸スピンドル

概要

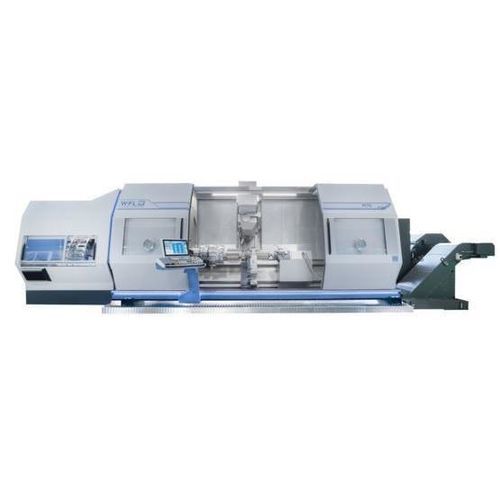

M70 MILLTURN は、WFL モジュラーシステムを基盤とした多機能の複合加工機（旋盤＋フライス）です。機械設計はワーク、工具、すべり面間の距離を最小化し、各ガイド間の間隔を広げることで安定性と幾何精度を最適化しています。前面アクセスの工具マガジンはコンパクトで剛性が高く、安全にアクセスできます。

特長（ハイライト）

• 長期精度と最大剛性を実現するモジュラー式工具インターフェース。
• 高い送り力に対応する標準工具インターフェース。
• 高生産性の深穴加工オプションおよび各種特殊技術。
• 標準工具の最大寸法を超える工具を使用可能にするプリズム工具システム。
• 実心プリズムホルダと、WFL システムボーリングバー使用時の自動切削ヘッド交換。
• 工具マガジンは 36 / 72 / 108 / 200 ポジションのバリアント。

技術データ
中心距離 — mm — M70 / M70‑G: 1000 / 2000 / 3000 / 4500 / 6000 / 8000
上部すべり上端挟み込み径 — mm — 最大 850 / 820 / 790（中心距離による）
旋削主軸出力（40% / 100% ED）— kW — 典型 56(40) / 80(60)（バリアントで 60(40) / 90(60) など）
旋削主軸トルク（40% / 100% ED）— Nm — 最大 3420(2440) / 5860(4500)（バリアント値あり）
旋削主軸最高回転数 — min‑1 — 2400 / 1600（構成に依存）
フライス主軸出力（40% / 100% ED）— kW — 58(45)
フライス主軸トルク（40% / 100% ED）— Nm — 640(500) / 400(310)
フライス主軸最高回転数 — min‑1 — 5000 / 8000
B軸回転範囲 — ° — 220（‑110 … +110）
X 軸ストローク — mm — 900（‑20 … +880）
Y 軸ストローク — mm — 525（‑225 … +300）
尾座テーパ — 型式 — MK6（M70；M70‑G は未装備）
工具マガジン — 収納数 — 36 / 72 / 108 / 200（バリアント）
制御装置 — 型式 — SINUMERIK ONE（SIEMENS）

仕様

• WFL モジュラーシステムにより広範な構成と加工フレキシビリティを提供。
• バリアントごとに最適化された寸法比で高い機能性を実現。
• ワーク／工具とガイド間の有効距離を最小化する機構により高剛性・高精度を達成。
• 前面アクセスのコンパクトで剛性ある工具マガジンと安全な作業アクセス。
• モジュラー工具インターフェースとプリズム工具システムにより大型工具や自動切削ヘッド交換に対応。
• 高能率な深穴加工や特殊加工技術の統合に適した設計。
