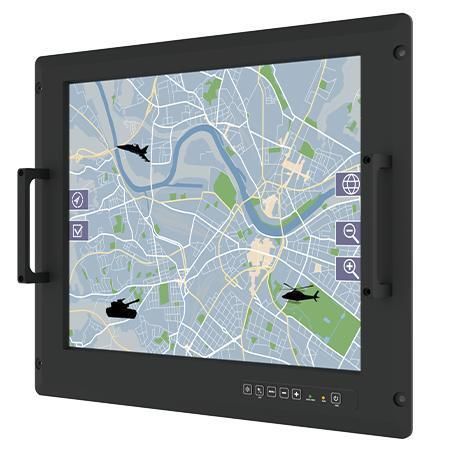

TFT LCDパネルPC R19IT3S-MLA3-89

5ワイヤー抵抗タッチスクリーンタッチスクリーン19インチ

製品概要
R19IT3S-MLA3-89 は Winmate の 19 インチ ディフェンス コンソール ラック パネル PC で、Intel® Core™ i7-1165G7 を搭載しています。耐腐食性金属筐体（アルミベゼル）、ファンレス冷却、周囲光センサーによる自動輝度制御、防衛グレードの MIL‑DTL‑38999 電源/信号コネクタを備え、MIL‑STD の環境および EMC 規格に基づいて設計・試験されています。過酷な防衛環境での運用を想定した仕様です。

主な特徴

• 19 インチ SXGA TFT 液晶（1280 x 1024）
• Intel® Core™ i7-1165G7 2.8GHz（最大 4.7GHz）
• 耐腐食性金属筐体／ファンレス設計
• MIL‑STD‑810G の環境試験に準拠
• フラッシュラック／ラックマウント機械設計（参照 9U）
• OSD コントロールおよび前面 6 キー OSD パッド
• 電源入力：AC 100~240V（標準）、絶縁 DC 9~36V（オプション）
• 内蔵周囲光センサーによる自動輝度制御
• MIL‑DTL‑38999 タイプ I（電源）およびタイプ III（I/O）コネクタ対応（機種により）

認証

• MIL‑STD‑810G
• MIL‑STD‑461G
• FCC
• CE

製品詳細と設計のポイント

• 防衛用途向けの信頼性ある計算環境：MIL‑STD‑810G（環境）および MIL‑STD‑461F（EMC）に準拠して設計・試験され、社内での信頼性試験により過酷環境下での性能を確認しています。
• コマンドセンター向け設計：人間工学に基づくコンソールレイアウトとラックフォームファクタにより、コマンドセンターや制御室での運用を支援します（8U/9U バリアント参照）。
• 防衛グレードの接続性：標準で MIL‑DTL‑38999 タイプ I 電源コネクタを採用し、選択モデルはタイプ III の I/O をサポートして既存システムとのケーブル接続互換性を確保します。
• タッチと OSD 操作：前面タッチスクリーンオプションと物理 OSD ボタンにより即時操作が可能です。
• 環境に応じた表示：内蔵の周囲光センサーが照明条件に応じて自動的に画面輝度を調整します。

表示

• サイズ: 19.0 インチ
• 解像度: 1280 x 1024 (SXGA)
• パネル輝度: 350 nits
• コントラスト比: 1000:1
• 視野角: 85/85/80/80
• アクティブエリア: 376.32 x 301.06 mm
• タッチ/ガラス: AR 保護ガラス（標準）；5 ワイヤ抵抗膜式（オプション）；5 ワイヤ抵抗膜式＋EMI メッシュフィルタ（オプション）；EMI ガラス（オプション）

システム仕様

• プロセッサ: Intel® Core™ i7-1165G7 2.8GHz（最大 4.7GHz）
• メモリ: 4GB（標準）；オプション 8GB / 16GB / 32GB
• ストレージ: 1 x M.2 M-Key 2280 NVMe SSD 128GB（標準）；オプション 256GB / 512GB / 1TB / 2TB / 4TB
• イーサネットコントローラ: 2 x 2.5 Giga LAN RJ45
• OS: Windows 11 IoT Enterprise (64-bit) 標準；オプションで Windows 11 Pro、Windows 10 IoT Enterprise。注：Wake on touch は Windows 11 のみ対応。

環境

• 動作湿度: 10%～95% RH
• 動作温度: -20 ～ 60 °C
• 保存温度: -30 ～ 70 °C
• 振動: USA MIL‑STD‑810H Method 514.8 – Procedure I；NATO STANAG 4370/AECTP400 Method AECTP 401（オプション）
• 落下: USA MIL‑STD‑810H Method 516.8；NATO STANAG 4370/AECTP400 Method AECTP 404（オプション）
• TEMPEST: NSA NSTISSAM TEMPEST/1‑92（オプション）；NATO SDIP‑27（オプション）

適合性

• MIL‑STD‑461G: CE101, CE102, RE101, RE102, CS118（標準）；追加の CS/RS テストはオプション
• NATO STANAG 4370/AECTP‑501: 構成に応じた NCE/NRE/NCS/NRS オプション
• MIL‑STD‑810H: 振動、湿度、輸送落下等の準拠（USA 法規が標準、NATO オプションあり）

商用認証

• CE
• FCC

入出力ポート

• USB: 1 x USB 2.0 A タイプ（MIL‑DTL‑38999/3）
• シリアル: 2 x RS‑232（MIL‑DTL‑38999/3）
• LAN: 1 x LAN（MIL‑DTL‑38999/3）

機構・筐体

• 寸法: 482.6 x 399.3 x 81.4 mm
• 取付: VESA マウント（標準）；ラックマウント（オプション）
• 筐体: 金属ハウジング、アルミニウムベゼル、耐腐食処理
• 冷却: ファンレス設計

付属品

• 付属: 取扱説明書（ハードコピー）x1、ドライバ CD x1、電源コード（MIL‑DTL‑38999/1）x1

電源

• 電源仕様: AC 100~240 V ユニバーサル ±10%（標準）；DC 9~36 V ±10%（オプション）

制御

• 6 キー OSD コントロールパッド — Power/Brightness DOWN、Brightness UP/Night、Day/Exit、Auto/Menu

技術仕様

• モデル: R19IT3S-MLA3-89
• ブランド: Winmate
• 表示: 19インチ SXGA (1280 x 1024), 350 nits
• CPU: Intel® Core™ i7-1165G7 (2.8GHz, up to 4.7GHz)
• メモリ: 4GB 標準（最大 32GB）
• ストレージ: M.2 NVMe SSD 最大 4TB（128GB 標準）
