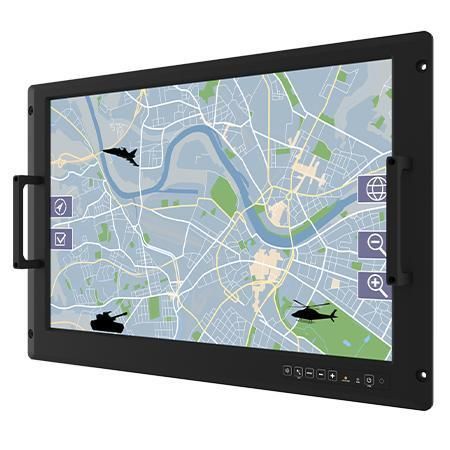

TFT LCDパネルPC W24IT3S-RKS1ML

大型パネル5ワイヤー抵抗タッチスクリーンタッチスクリーン

概要
Winmate W24IT3S-RKS1ML は、Intel® Core™ i5-1135G7（2.4 GHz、ターボ時最大 4.2 GHz）を搭載した 24 インチ防衛用コンソールラックパネル PC です。ファンレスで耐腐食性の金属筐体、フラッシュラック（9U）機構、国防グレードのコネクタを備え、現場の指揮・制御用途やミッションクリティカルな移動用途に対応します。標準電源入力は AC 110–240 V、絶縁 DC 9–36 V はオプションです。関連する MIL‑STD の環境および EMC 要件に準拠しています。

主な特徴

• 24インチ 1920 x 1200 高解像度 TFT LCD
• Intel® Core™ i5-1135G7 2.4 GHz（ターボ最大 4.2 GHz）（標準）、上位 CPU オプションあり
• ファンレス設計および耐腐食ハウジング
• MIL‑STD‑810 系および MIL‑STD‑461 系に準拠
• フラッシュラック／ラックマウント機構（9U）
• 6キー OSD コントロールパッドによるオンスクリーン表示操作
• AC 110–240 V（標準）、絶縁 DC 9–36 V（オプション）
• 自動輝度制御用の内蔵環境光センサー
• 防衛グレード電源コネクタ MIL‑DTL‑38999/1

認証

• CE
• FCC
• MIL‑STD‑810G / MIL‑STD‑810H（環境、振動、落下のバリアント）
• MIL‑STD‑461E / MIL‑STD‑461F / MIL‑STD‑461G（EMC 適合のバリアント）

設計上の要点
過酷な環境向けに設計された防衛用途の信頼性重視コンピューティング。指令センター向けの人間工学に基づく設計で、制御室や現場の指揮ユニットへの統合を容易にします。MIL‑DTL‑38999（Type I 標準、Type III はオプション）コネクタにより、ミッションクリティカルなケーブル‑トゥ‑パネル接続に対応。フロントパネルはタッチ操作と物理 OSD キーを併用して素早い操作が可能です。内蔵の周囲光センサーにより照度に応じて自動で画面輝度を調整します。

仕様 / 技術仕様

• 型番: W24IT3S-RKS1ML
• 表示サイズ: 24.0 inches
• 解像度: 1920 x 1200
• パネル輝度: 300 nits
• コントラスト比: 1000:1
• 視野角: 89°, 89°, 89°, 89°
• アクティブエリア: 518.4 x 324.0 mm
• タッチ / ガラス: AR Protection Glass（標準）；オプション：5ワイヤ抵抗膜式、EMIメッシュフィルタ付5ワイヤ抵抗式、EMIガラス
• プロセッサ: Intel® Core™ i5-1135G7 2.4GHz（最大 4.2GHz）（標準）；Intel® Core™ i5-1145G7（オプション）
• メモリ: 4GB（標準）；8GB / 16GB / 32GB（オプション）
• ストレージ: 128GB 最大 2TB
• イーサネット: 2 x Intel® Ethernet Controller（2 x RJ45）
• セキュリティ: TPM 2.0
• OS オプション: Windows 11 IoT Enterprise SAC（64bit）；Windows 10 IoT Enterprise（64bit）；Linux Ubuntu 22.04（オプション）
• 動作湿度: 10% ～ 95% RH
• 動作温度: 0 ～ 50°C
• 保存温度: -10 ～ 60°C
• 振動・衝撃: MIL‑STD‑810H Method 514.8（振動）、Method 516.8（落下）バリアント
• TEMPEST オプション: NSA NSTISSAM TEMPEST/1‑92（オプション）；NATO SDIP‑27（オプション）
• MIL‑STD‑461 適合: CE101, CE102, RE101, RE102, CS118（標準）；追加の CS/RS はオプション
• 認証: CE, FCC
• 外形寸法: 609.5 x 399.3 x 76.2 mm
• 取付: Rack mount（標準）；Panel mount（オプション）；VESA mount（オプション）
• 筐体: 金属筐体、アルミニウムベゼル、耐腐食処理
• 冷却: ファンレス設計
• IO ポート: 2 x USB 3.0；1 x RS232/422/485（標準 RS232）＋オプション RS232；2 x RJ45 LAN；1 x HDMI（オプション）
• 付属品: 取扱説明書（紙版）；ドライバユーティリティ収録 CD‑ROM；電源コード MIL‑DTL‑38999/1
• 電源定格: AC 100~240V ユニバーサル ±10%（標準）；DC 9~36V ±10%（オプション）
• 操作 / ボタン: 6キー OSD コントロールパッド：Power / Brightness DOWN；Brightness UP / Night；Day / Exit；Auto / Menu
