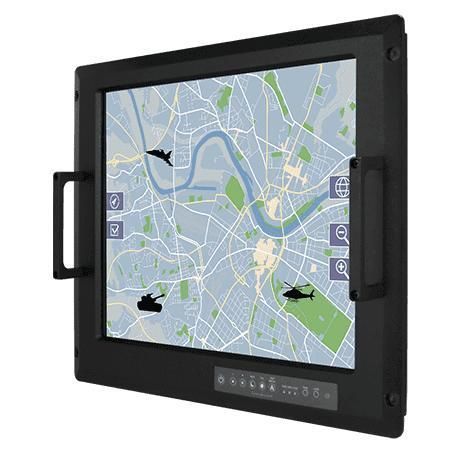

TFT LCDパネルPC R19IK3S-RKA3ML

5ワイヤー抵抗タッチスクリーンタッチスクリーン19インチ

概要
Winmate R19IK3S-RKA3ML は、指令センターや制御室向けに設計された 19 インチ SXGA 防衛コンソールラックパネル PC です。MIL-STD-810G および MIL-STD-461E/F の環境・EMC 要件に準拠して設計され、社内での信頼性試験により過酷な環境での運用を検証しています。フラッシュラック取付、耐候性コネクタ、内蔵光センサーによる自動輝度制御を備えます。

主な特徴

• 19 インチ SXGA TFT LCD（1280 x 1024）
• Intel® Core™ i5 プロセッサ（i5-7200U / i5-7300U の各バリエーション）
• 耐腐食処理済み金属筐体とアルミベゼル；ファンレス設計
• MIL-STD-810G/F および MIL-STD-461E/F 準拠
• フラッシュラック／ラックマウント機構（9U）
• フロントタッチと 8 キー OSD コントロールパッド
• AC 100～240 V（標準）；絶縁 DC 9～36 V（オプション）
• 内蔵光センサーによる自動明るさ調整
• MIL-DTL-38999/1 防衛グレード電源コネクタ

認証

• CE
• FCC
• MIL-STD-810G（選択された試験項目）
• MIL-STD-461E/F（EMC 試験項目）

設計と適用例
人間工学に基づくコンソール設計で指令センターや制御室への統合が容易です。ラック／パネル／VESA マウントをサポートし、MIL 規格の円筒形コネクタにより既存の防衛システムと互換性を保ちます。フロントの物理 OSD ボタンとタッチ操作により、電源・輝度・昼夜モード・自動/手動・ロック/リセットを迅速に操作できます。

仕様（抜粋）

• Display - Size: 19.0 inches; Resolution: 1280 x 1024 (SXGA)
• Display - Brightness: 350 nits; Contrast: 1000:1; View Angles: 85/85/80/80
• Touch/Glass: AR Protection Glass (Default); EMI ITO Glass, 5-wire Resistive Touch, EMI Mesh options
• Processor: Intel Core i5-7300U 2.6 GHz (up to 3.5 GHz); 一部資料に i5-7200U 表記あり
• Memory: 1 x SO-DIMM DDR4 2133 MHz — 4GB default; 8GB / 16GB options
• Storage: 1 x M.2 2242 SSD — 128GB default; 256GB / 512GB options
• Ethernet: 2 x Intel® Ethernet Controller (2 x RJ45)
• Security: TPM 2.0
• OS: Windows 10 IoT Enterprise 64-bit (optional); Linux Ubuntu 20.04 (optional)
• Operating Humidity: 10% to 95% RH; Operating Temp: -20°C to 60°C; Storage Temp: -30°C to 70°C
• Compliance: MIL-STD 461E/F/G and MIL-STD 810G/H (listed methods)
• Dimensions: 482.6 x 399.3 x 71.4 mm
• Mounting: Rack Mount / Panel Mount / VESA Mount
• IO: 2 x USB 3.0; 1 x RS232/422/485 (default RS232); 2 x RJ45; optional HDMI
• Power: AC 100~240 V (default); DC 9~36 V optional
• Accessories: User manual (hardcopy), CD-ROM with driver utility, power cord MIL-DTL-38999/1
