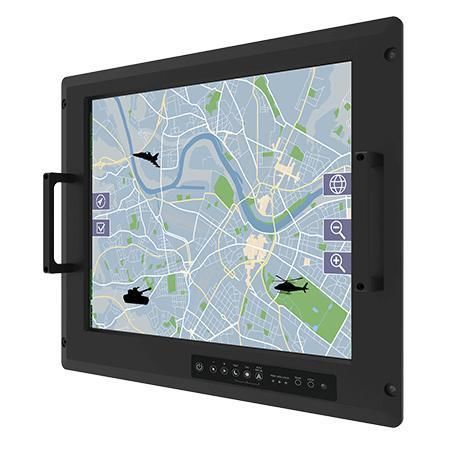

抵抗タッチスクリーンパネルPC R19IW3S-MLA3-89

タッチスクリーンTFT LCD5ワイヤー抵抗タッチスクリーン

概要
R19IW3S-MLA3-89 は、指令センターやミッションクリティカル環境向けの 19" ディフェンスグレード コンソールラック パネル PC です。MIL-STD-810G（環境）および MIL-STD-461F（EMC）に準拠して設計され、耐腐食ハウジング、ファンレス設計、システム互換性を確保する MIL‑DTL‑38999 コネクタを備えています。

主な特徴

• 19" SXGA TFT 液晶（1280 x 1024）
• Intel® Core™ i7-8665UE プロセッサ（標準）
• 耐腐食ハウジング／ファンレス設計
• MIL-STD-810G / MIL-STD-461E/F/G 準拠
• フラッシュラック／9U ラックマウント機構
• OSD 表示と物理 OSD ボタン
• AC 110~240 V 標準入力、オプションで絶縁 DC 9~36 V
• 内蔵照度センサーによる自動輝度制御
• MIL‑DTL‑38999 タイプ I / タイプ III コネクタ搭載

認証

• MIL‑STD 461E/F/G（RE101 / RE102 / CE101 / CE102 / CS118 等）
• MIL‑STD 810G/H（振動、湿度、輸送落下）
• CE
• FCC

製品ハイライト

• 防衛用途の環境・EMC 要件に対して検証された堅牢なコンピューティングプラットフォーム。
• 制御室や指令センター向けに最適化された人間工学的なコンソール設計、ラック統合が容易。
• MIL‑DTL‑38999 コネクタにより既存の防衛システムとの互換性を確保（電源は Type I、I/O は Type III オプション）。
• タッチスクリーンや物理 OSD ボタンによりフロントでの迅速な操作が可能。
• 内蔵光センサーによる自動輝度調整。

システム & プラットフォーム

• プロセッサ: Intel Core i7-8665UE 1.7 GHz（最大 4.4 GHz）標準、Intel Core i5-8265U オプション。
• メモリ: 1 x SO-DIMM DDR4 2400 MHz、標準 4 GB、オプション 8GB / 16GB / 32GB。
• ストレージ: 1 x M.2 2242 B-key SSD 128 GB（標準）、オプション 256 / 512 GB、1 x SATA III（2.5"）オプション。
• イーサネット: Intel® I210-AT および I219-LM。
• OS: Windows 10 IoT Enterprise (64-bit) オプション。

ディスプレイ & タッチ

• 19.0" SXGA（1280 x 1024）。
• パネル輝度 350 nits、コントラスト 1000:1、視野角 85/85/80/80。
• 有効表示領域: 376.32 x 301.06 mm。
• Touch/Glass: AR Protection Glass（標準）、5-wire 抵抗膜、EMI メッシュ付き抵抗膜、または EMI ガラス（オプション）。

環境

• 動作湿度: 10%～95% RH。
• 動作温度: -20°C ～ 60°C。
• 保管温度: -30°C ～ 70°C。

準拠 & ミリタリースタンダード

• MIL‑STD 461（RE/CE/CS/RS 系列該当項目）および EMI ガラス/タッチオプション。
• MIL‑STD 810G/H（振動、湿度、輸送落下試験）。

IO ポート

• USB: 1 x USB 2.0 A Type (MIL‑DTL‑38999/3)
• シリアル: 2 x RS-232 (MIL‑DTL‑38999/3)
• LAN: 1 x LAN (MIL‑DTL‑38999/3)

機構

• 寸法: 482.6 x 399.3 x 81.4 mm。
• 取り付け: VESA / ラックマウント（フラッシュラック、9U 設計）。
• 筐体: 金属ハウジング + アルミ製ベゼル、耐腐食処理。
• 冷却: ファンレス設計。

電源

• 電源定格: AC 100~240 V ユニバーサル（±10%）標準; DC 9~36 V 絶縁（±10%）オプション。

コントロール

• 8キー OSD コントロールパッド: Power, Brightness DOWN, Brightness UP, Night, Day, Auto/Manual, Reset, Lock。

付属品

• 標準/オプション付属品: ユーザーマニュアル（印刷）、CD-ROM（ドライバーユーティリティ）、電源コード MIL‑DTL‑38999/1、RS232 ケーブル MIL‑DTL‑38999/3。

特性 / 技術仕様

• モデル: R19IW3S-MLA3-89
• Brand: Winmate
• 表示サイズ: 19.0 inches (SXGA 1280 x 1024)
• プロセッサ（標準）: Intel Core i7-8665UE (1.7 GHz, up to 4.4 GHz)
• メモリ（標準）: 4 GB DDR4 2400 MHz (1 x SO-DIMM); 最大 32 GB
• ストレージ（標準）: M.2 2242 B-key SSD 128 GB; オプション 256/512 GB; SATA III 2.5" オプション
• 輝度: 350 nits; コントラスト: 1000:1
• タッチオプション: AR Protection Glass 標準; 抵抗膜または EMI ガラス オプション
• 寸法: 482.6 x 399.3 x 81.4 mm
• 取り付け: VESA / ラックマウント
• 電源入力: AC 100~240 V (標準); DC 9~36 V 絶縁オプション
• 環境: 動作 -20°C ～ 60°C; 保管 -30°C ～ 70°C; 湿度 10%–95% RH
• 規格 & 認証: MIL‑STD‑810G/H, MIL‑STD‑461E/F/G, CE, FCC
• I/O: USB 2.0 A (MIL‑DTL‑38999/3), 2 x RS-232 (MIL‑DTL‑38999/3), 1 x LAN (MIL‑DTL‑38999/3)
• 筐体: 金属ハウジング + アルミベゼル; 耐腐食; ファンレス
