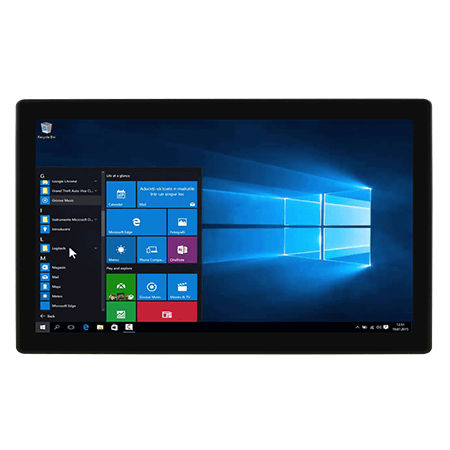

PCAP 容量型タッチスクリーンパネルPC W24ITWS-MHA2

タッチスクリーンマルチタッチスクリーン24インチ

概要
W24ITWS-MHA2 は 24" の M シリーズ HMI パネルPC で、Intel® Core™ i5-1135G7（Tiger Lake UP3）を搭載しています。機械制御、工場自動化、オペレーター HMI 向けに設計され、ファンレス構造、耐腐食処理済みアルミ筐体、トゥルーフラットのエッジツーエッジ表示、前面 IP65 シーリング、投影型静電容量式（P-CAP）マルチタッチを備えます。モジュラー構成（Box PC + ディスプレイ）と着脱式 2.5" SSD ベイにより現場での保守や構成変更が容易です。

主な特徴

• Intel® 第11世代 Tiger Lake UP3 Core™ i5（i5-1135G7）
• 24" トゥルーフラット表示、1920×1080
• 耐腐食処理済みアルミ筐体
• 前面 IP65（防塵・防滴）
• 投影型静電容量式（P-CAP）マルチタッチスクリーン
• ファンレス設計
• 9～29V DC の広範囲入力対応
• 迅速に着脱可能な 2.5" SSD ベイ

モジュラー設計
M シリーズは Box PC とディスプレイをボードツーボード接続で分離しています。用途に応じて表示サイズや計算モジュールを個別に交換できます。

P-Cap マルチタッチ（堅牢で操作しやすい）
投影型静電容量方式は同時マルチタッチに対応します。タッチセンサーはガラスまたは防破壊ガラスの裏に配置可能で、傷や洗浄剤に対する耐性を高めます。

サービスフレンドリーなアクセス
サービス用ウィンドウからメモリ増設、HDD/SSD 交換、PCIe モジュールへのアクセスが容易で、現場での保守を短時間で行えます。

前面 IP65（防塵・防滴）
前面シールにより、ほこりや水はねから操作部を保護し、屋外キオスクや厳しい産業環境に適合します。

トゥルーフラット（清掃が容易）
フラットな前面は汚れの堆積を抑え、製造現場などでの清掃作業を簡素化します。

認証

• CE
• FCC

特長 / 技術仕様

• ディスプレイ - サイズ: 24.0 inches
• ディスプレイ - タッチ／ガラス: Projected Capacitive Multi Touch Screen
• ディスプレイ - 解像度: 1920 x 1080
• ディスプレイ - 輝度: 250 nits
• ディスプレイ - コントラスト比: 3000:1
• ディスプレイ - 視野角: 89, 89, 89, 89
• ディスプレイ - 有効表示領域: 527.04 x 296.46 mm
• プロセッサ: Intel Core i5-1135G7 2.4 GHz（最大 4.2 GHz）
• メモリ: 2x SO-DIMM; 標準 4 GB; オプション 8 / 16 / 32 GB
• ストレージ: 1 x M.2 2280 NVMe SSD（128～512 GB）; オプションで 2 x 2.5" リムーバブル SSD/HDD ベイ
• Ethernet コントローラ: Intel® I211-AT および Intel® I219-LM
• セキュリティ: TPM 2.0
• OS（オプション）: Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04（Linux は Wake on Touch 非対応）
• 無線: WLAN/Bluetooth オプション（M.2 2230 Key E）
• 拡張: 1 x mPCIe; 1 x PCIe x16（x4 信号、モジュール最大 180 x 121 mm）; 1 x M.2 2230 Key E; 1 x M.2 2280 Key M; 交換可能な 2.5" ベイ
• USB ポート: 4 x USB 3.2 Gen.1 (Type-A)
• シリアル: 2 x RS232/422/485（デフォルト RS232）
• LAN: 2 x Gigabit LAN (RJ45)
• 映像: 1 x DisplayPort 1.4（標準）; 1 x HDMI 2.0（オプション）
• オーディオ: 1 x オーディオコンボ（Mic in / Line out）
• インジケータ: 1 x ストレージ用 LED
• 電源入力: 1 x 9~29V DC、3ピン端子ブロック
• 電源 / アダプタ: 9~29V DC（保護ヒューズ付）；アダプタ 12V 120W
• 消費電力: 45W~55W
• 操作 - ボタン: 1 x 電源ボタン（LED付き）; 1 x リセットボタン
• 付属品（例）: 100~240V AC→DC アダプタ; 電源コード; 端子ブロック付オープンワイヤーケーブル; 取付クリップ; VESA 取付ネジ
