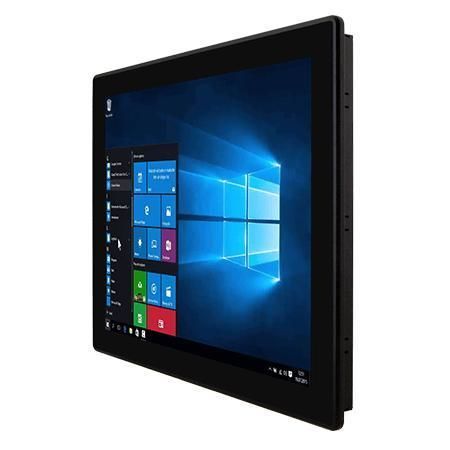

マルチタッチスクリーンパネルPC R17ITWS-MHM1

PCAP 容量型タッチスクリーン17インチIntel® Core™ i5-1135G7

概要
Winmate R17ITWS-MHM1 は、17" の M シリーズ HMI パネルPC で、Intel® Core™ i5-1135G7 を搭載し、機械制御、工場自動化、オペレーター HMI 向けに設計されています。エッジツーエッジのトゥルーフラットディスプレイ、耐腐食処理アルミハウジング、前面 IP65 シール、P-CAP マルチタッチ、ファンレス設計、9–29 V DC の広い入力範囲、着脱式 2.5" SSD ベイを特徴とします。

主な特徴

• Intel® 第11世代 Tiger Lake UP3 Core™ i5 (i5-1135G7)
• 17.0" トゥルーフラット エッジツーエッジ表示、1280 x 1024、350 nits
• 耐腐食処理アルミニウムハウジング
• 前面 IP65 の防塵・防水保護
• 投影型静電容量式 (P-CAP) マルチタッチ
• ファンレス設計
• 広範囲 DC 入力：9–29 V
• 取り外し可能な 2.5" SSD ベイ

設計と利便性

• モジュラー構造：Box PC とディスプレイモジュールをボードツーボード接続で交換可能、フィールドでのアップグレードやモジュール交換を容易にします。
• P-Cap マルチタッチは耐衝撃・耐擦過性のあるガラス越しに配置でき、マルチタッチジェスチャーをサポートします。
• サービスフレンドリーなアクセス：メモリ、ストレージ、PCIe モジュールのアップグレードや交換がしやすいサービス窓を装備。
• フロントは True Flat で清掃が容易、ホコリの滞留を低減します。

認証

• CE
• FCC

仕様 / 技術仕様

• モデル / ブランド — R17ITWS-MHM1 / Winmate
• 表示 — サイズ: 17.0 inches; タッチ/ガラス: Projected Capacitive Multi Touch Screen; 解像度: 1280 x 1024; 輝度: 350 nits; コントラスト: 1000:1; 視野角: 85/85/80/80; アクティブエリア: 337.920 x 270.336 mm
• システム — CPU: Intel Core i5-1135G7 2.4 GHz (最大 4.2 GHz); メモリ: 2x SO-DIMM (標準 4 GB、オプション 8/16/32 GB)
• ストレージ — 1 x M.2 2280 NVMe SSD (標準 128 GB、最大 512 GB); オプション 2 x 2.5" 着脱式 SSD/HDD (256–512 GB)
• ネットワーク & セキュリティ — Ethernet: Intel I211-AT + I219-LM; WLAN/BT: オプション; TPM 2.0
• 拡張 — 1 x mPCIe; 1 x PCIe x16 (x4 シグナル, モジュール最大 180 x 121 mm); 1 x M.2 2230 Key E (WiFi); 1 x M.2 2280 Key M (NVMe); スワップ可能な 2.5" ベイ
• 入出力 — 4 x USB 3.2 Gen1 (Type-A); 2 x RS232/422/485 (標準 RS232); 2 x ギガビット LAN RJ45; 1 x DP1.4 (標準)、HDMI 2.0 オプション; 1 x オーディオコンボ (Mic in / Line Out)
• 機械仕様 — 寸法: 393 x 325 x 94.4 mm; カットアウト: 373 x 305 mm; 重量: 7.0 kg; 取付: パネルマウント (標準)、VESA オプション; ハウジング: 金属 (アルミ耐腐食処理)
• 環境 — 動作湿度: 10%–90% RH 非結露; 動作温度: 0°C–50°C; 保管温度: -10°C–60°C; 前面保護等級: IP65
• 電源 — 入力: 9–29 V DC, 3ピン端子台; 例: 12 V 120 W アダプタ; 消費電力: 約 55–65 W
• 制御 & 表示 — 1 x 電源ボタン (LED付); 1 x リセットボタン; 1 x ストレージ用 LED インジケータ
• 付属品 — AC アダプタ 100~240 V→DC、電源ケーブル、端子台用オープンワイヤーケーブル、取り付けクリップ、VESA ネジ
