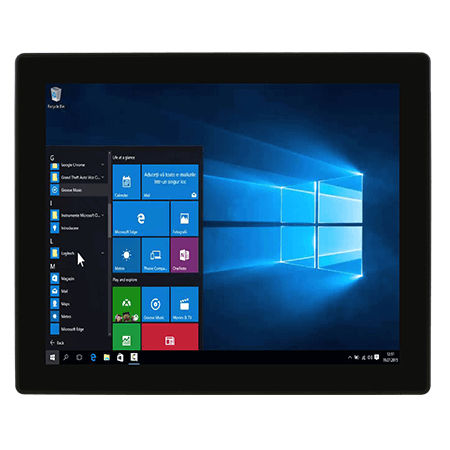

マルチタッチスクリーンパネルPC R19ITWS-MHA1

タッチスクリーンPCAP 容量型タッチスクリーン19インチ

製品概要
Winmate R19ITWS-MHA1は、19インチMシリーズの産業用HMIパネルPCで、機械制御、工場自動化、オペレーターHMI用途向けに設計されています。Intel® Core™ i5-1135G7（第11世代）を搭載し、True‑Flatな19インチPCAPタッチスクリーン、Box PC＋ディスプレイのモジュラー構成、ファンレス設計、前面IP65保護を備えています。

主な特徴

• Intel® 第11世代 Tiger Lake UP3 Core™ i5（i5-1135G7）
• エッジツーエッジのTrue Flat 19.0"ディスプレイ
• 防食処理されたアルミ筐体
• 前面IP65の防塵・防水保護
• 投影型静電容量式マルチタッチ（PCAP）
• ファンレス設計で静音かつ低メンテナンス
• 9〜29 V DCの広範囲電源対応
• 素早く着脱できる2.5"リムーバブルSSDベイ

設計とハイライト
モジュラー設計：Box PCとディスプレイの2つの交換可能なモジュールをボードツーボードのドッキングコネクタで接続し、現地でのディスプレイサイズ変更やBox PC交換を容易にします。

P‑Capマルチタッチ：複数同時タッチに対応し、保護ガラスや耐改ざんガラスの背面に設置することで、傷や洗浄剤への耐性を高められます。

サービス性：メモリ増設、HDD/SSD交換、PCIeモジュールへのアクセスが容易なサービスウィンドウを備え、現場での保守作業を短縮します。

True Flat前面 & IP65：エッジツーエッジのフロントガラスは清掃が容易で、埃の堆積を低減します。前面IP65は屋外キオスクや部分的に露出する設置に適しています。

特徴 / 技術仕様

• モデル: R19ITWS-MHA1
• ブランド: Winmate
• 表示 - サイズ: 19.0 inches
• 表示 - タッチ／ガラス: Projected Capacitive Multi Touch Screen (PCAP)
• 表示 - 解像度: 1280 x 1024
• 表示 - 輝度: 400 nits
• 表示 - コントラスト比: 1000:1
• 表示 - 視野角: 85, 85, 80, 80
• 表示 - アクティブエリア: 376.32 x 301.06 mm
• システム - プロセッサ: Intel Core i5-1135G7 2.4GHz（最大4.2GHz）
• システム - メモリ: 2 x SO-DIMM；4GB（標準）；オプション 8GB / 16GB / 32GB
• システム - ストレージ: 1 x M.2 2280 NVMe SSD（128GB 標準、最大512GB）；オプション 2 x 2.5" 交換可能ベイ（256GB～512GB）
• システム - Ethernetコントローラ: Intel® I211-AT + Intel® I219-LM
• システム - セキュリティ: Trusted Platform Module (TPM) 2.0
• システム - OS: Windows 11 IoT Enterprise (64-bit)（オプション）；Windows 11 Pro 64-bit（オプション）；Linux Ubuntu 22.04（オプション、Wake on Touch非対応）
• WLAN / Bluetooth: オプション対応（M.2 2230 Key E for WiFi）
• 拡張: 1 x mPCIe；1 x PCIe x16（x4信号、モジュール最大180 x 121 mm）；1 x M.2 2230 Key E；1 x M.2 2280 Key M；交換可能な2.5" HDD/SSDベイ
• 機構 - 寸法: 445.7 x 370.5 x 93.8 mm
• 機構 - カットアウト: 412 x 338 mm
• 機構 - 重量: 10.4 kg
• 機構 - 取付: パネルマウント（標準）；VESAマウント（オプション）
• 筐体: 金属筐体（アルミ、耐食処理）
• 冷却: ファンレス設計
• 環境 - 動作湿度: 10%～90% RH（結露無）
• 環境 - 動作温度: 0°C～50°C
• 環境 - 保管温度: -10°C～60°C
• 環境 - IP等級: 前面 IP65
• 認証: CE, FCC
• 入出力 - USB: 4 x USB 3.2 Gen 1 (Type-A)
• 入出力 - シリアル: 2 x RS232/422/485（標準 RS232）
• 入出力 - LAN: 2 x ギガビット RJ45
• 映像: 1 x DP 1.4（標準）；1 x HDMI 2.0（オプション）
• オーディオ: 1 x オーディオコンボコネクタ（Mic in / Line out）
• インジケータ: 1 x ストレージ用 LED インジケータ
• 電源 - 入力: 1 x 9~29V DC、3ピン端子台
• 電源 - 定格: 9V~29V DC（保護ヒューズ付）
• 電源アダプタ: 12V 120W（記載）
• 消費電力: 50W～60W
• 操作 - ボタン: 1 x 電源ボタン（LED付）；1 x リセットボタン
• 付属 / オプション: 100~240V AC-DC アダプタ；電源ケーブル；開放線ケーブル（端子台コネクタ付）；取付クリップ；VESAネジ
